Свайный ростверк. Армирование

После завершения процесса задания размеров свайного ростверка и щелчка на кнопке Далее >, на экране появляется диалоговое окно.

Прим.: Опции на закладке Армирование зависят от типа ростверка, выбранного на закладке Геометрия. В диалоговом окне, показанном выше, представлены опции, доступные в случае ростверка для двух свай.

АРМАРУРА - ростверк для одной или двух свай

В верхней части диалогового окна находятся параметры основной арматуры в свайном ростверке. Есть четыре типа (формы) основной арматуры:

- этот тип армирования доступен для свайного ростверка с двумя сваями.

Должны быть заданы следующие параметры для основной арматуры:

диаметр арматуры (диаметры верхней и нижней арматуры для четвертого типа армирования)
класс стали
шаг стержня.

Для второго типа армирования задается длина нахлестки арматуры, а для последнего типа – число арматурных стержней.

Длина нахлестки арматуры может быть заданы двумя путями:

принятием коэффициента диаметра арматурного стержня (например, 30 * f);
заданием длины нахлестки; для этого, в поле Нахлестка вводится знак (=), и затем вводится значение длины нахлестки (при вводе длины нахлестки, цвет редактируемого поля изменяется на синий – см. рисунок ниже).

В средней части диалогового окна находятся параметры конструктивного армирования свайного ростверка (опции доступны для свайного ростверка для двух свай и после выбора четвертого типа арматуры). Доступны три типа (формы) армирования:

Задаются следующие характеристики конструктивной арматуры:

диаметр арматуры;
класс стали;
шаг стержня.

Дополнительно, для первого типа армирования задается длина нахлестки. Длина нахлестки арматуры может быть заданы двумя путями:

принятием коэффициента диаметра арматурного стержня (например, 30 * f);
заданием длины нахлестки; для этого, в поле Нахлестка вводится знак (=), и затем вводится значение длины нахлестки (при вводе длины нахлестки, цвет редактируемого поля изменяется на синий – см. рисунок ниже).

В нижней части диалогового окна находятся параметры поперечной арматуры свайного ростверка. Доступны два тип (формы) армирования:

Для поперечной арматуры задаются следующие характеристики:

защитный слой арматуры;
диаметр арматуры;
класс стали;
шаг стержня.

Кроме того, для первого типа армирования задается длина нахлестки арматуры.

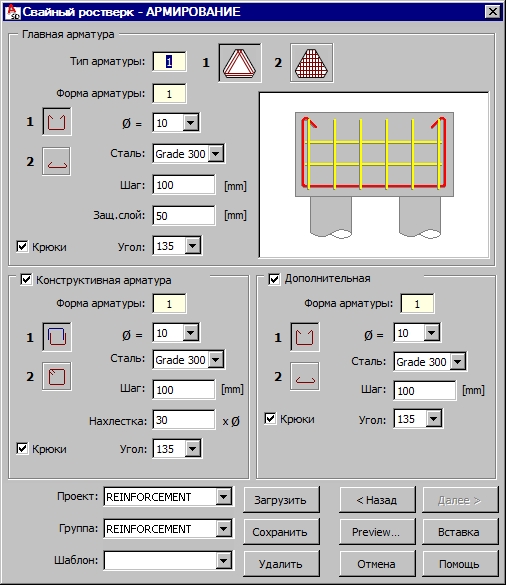

АРМИРОВАНИЕ – свайный ростверк для трех свай и для четырех свай

В верхней части диалогового окна необходимо выбрать тип основной арматуры ростверка:

Ростверк для трех свай:
- кольцевая арматура;

- в виде прямоугольной сетки;
Ростверк для четырех свай:
- кольцевая арматура;

- в виде прямоугольной сетки;

Для основной арматуры доступны два типа (формы):

Для основной арматуры должны быть определены следующие характеристики:

диаметр арматуры (в случае четвертого типа армирования – диаметры верхней и нижней арматуры);
класс стали;
шаг стержней;
защитный слой арматуры;
угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба крюков: 90, 135, 180. Если выключить опцию Крюки, то крюки не будут созданы.

Нижняя часть диалогового окна содержит параметры конструктивной арматуры ростверка. Она будет создана, если включена опция Конструктивная арматура (появляется символ ). Если опция Конструктивное армирование выключена, опции в этом поле не доступны, и конструктивная арматура в ростверке создана не будет.

Доступны два типа (формы) конструктивной арматуры:

Для конструктивной арматуры должны быть заданы следующие характеристики:

диаметр арматуры (в случае первого типа армирования – диаметры верхней и нижней арматуры);
класс стали;
шаг стержней;
угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба крюков: 90, 135, 180. Если выключить опцию Крюки, то крюки не будут созданы.

В случае первого типа армирования дополнительно нужно указать длину нахлестки. Она может быть определена двумя способами:

принятием коэффициента диаметра арматурного стержня (например, 30 * f);
задавая длину нахлестки стержней. Для этого в поле редактирования Соединение вводят знак равенства (=), а после знака равенства определяют величину длину нахлестки стержней (при печатании длину нахлестки стержней редактируемое поле голубое - см. рисунок ниже).

В нижней части диалогового окна включены параметры дополнительной арматуры свайного ростверка. Параметры в этой части диалогового окна доступны только для кольцевой арматуры (при нажатии в случае с тремя сваями и в случае с четырьмя).

Дополнительная арматура свайного ростверка будет создана, если включена опция Дополнительная арматура (появляется символ ). Если опция Дополнительная арматура выключена, то опции в этом поле не доступны, и этот тип арматуры не будет создан в свайном ростверке.

Доступны два типа (формы) дополнительной арматуры:

Должны быть заданы следующие характеристики данного типа арматуры:

диаметр арматуры;
класс стали;
шаг стержней;
угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба крюков: 90, 135, 180. Если выключить опцию Крюки, то крюки не будут созданы.

Единицы измерения, используемые при определении геометрических характеристик и армирования свайного ростверка, настраиваются в диалоговом окне Рабочие настройки.

В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:

в иерархии проект является высшим к группе компонентом;
в проекте могут быть созданы несколько различных групп;
каждая группа может включать много шаблонов.

Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.

Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:

Проект – Высокоэтажное здание;
Группа - Фундаменты;
Шаблон - Свайны ростверк 01.

Список Шаблоны включает пользовательские шаблоны (схемы) ростверков и их армирование. После определения геометрических характеристик свайного ростверка и его армирования, можно сохранить эти параметры, указав имя в поле Шаблон и нажать на кнопку Сохранить (Примечание: шаблон сохраняется в выбранной группе и выбранном проекте). В дальнейшем, при задании армирования ростверка можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.

При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.

Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.

В нижней части диалогового окна находятся следующие кнопки.

Просмотр – можно предварительно просмотреть свайный ростверк и его арматуру;
Назад < / Далее > – открывается предыдущая / следующая закладка;
Вставить – созданный свайный ростверк и его арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом свайного ростверка программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
