Пример создания продольной арматуры

Эта опция используется для определения продольной арматуры железобетонной балки.

Появится следующее диалоговое окно:

Для создания продольной арматуры железобетонных балок выполняются следующие шаги:

СОЗДАНИЕ ОПАЛУБКИ БАЛКИ

1. Нажимают на иконку .
2. В диалоговом окне Балка задают следующие параметры:
   • тип сечения: 1 (прямоугольное);
   • тип балки: 1 (однопролетная балка);
   • размеры поперечного сечения балки: высота = 600 мм, ширина = 300 мм;

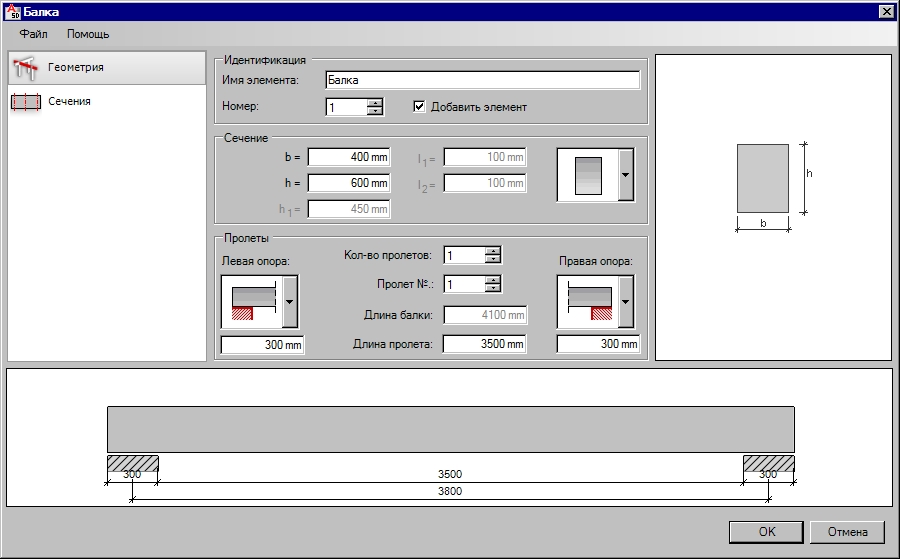

   • Геометрия балки показана на рисунке ниже.

3. Нажимают на кнопку Вставить в диалоговом окне Балка и указывают положение опалубки балки на чертеже.

СОЗДАНИЕ АРМАТУРЫ БАЛКИ.

1. Нажимают иконку Армирование. Вид спереди (продольное).
2. В диалоговом окне Продольное армирование задают следующие параметры:
   • тип арматурных стержней: прямые ;
   • диаметр стержня: 12 мм; защитный слой: 30 мм;
   • класс стали: R;
   • параметры формы, как показано ниже на рисунке.

3. Нажимают на иконку (2 точки), расположенную в правой части диалогового окна.

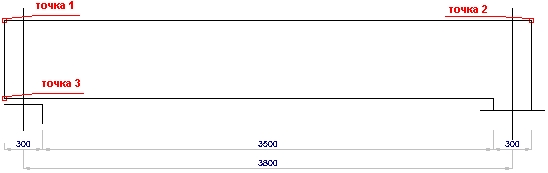

4. На чертеже опалубки балки указывают точку 1 и точку 2 (см. рисунок в начале примера).
5. Принимают описание арматуры по умолчанию, предложенное в диалоговом окне Описание арматуры, нажав кнопку OK.
6. Указывают положение описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.
7. Снова вызывают команду по созданию продольной арматуры.
8. В диалоговом окне Продольное армирование задают следующие параметры:
   1. тип арматурных стержней: гнутые ;
   2. диаметр стержня: 12 мм; защитный слой: 30 мм;
   3. класс стали: R;
   4. параметры формы, как показано ниже на рисунке.

9. Нажимают на иконку (Диагональ), расположенную на правой стороне диалогового окна.
10. На чертеже опалубки балки указывают точку 2 – первый угол и точку 3 – второй угол (см. чертеж в начале примера).
11. На чертеже опалубки балки указывают точки, которые задают положение прямых участков продольной арматуры.
12. Принимают описание арматуры по умолчанию, предложенное в диалоговом окне Описание арматуры, нажав на кнопку OK.
13. Указывают положение описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

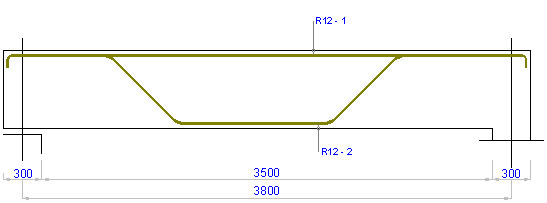

Созданная продольная арматура показана на рисунке ниже.
