Щелкните
, чтобы открыть следующее диалоговое окно.
Поле "Параметры формы" предоставляет следующие параметры:
- схематический чертеж формы арматуры;
- поля редактирования, в которых определяются параметры крюков (крюку присваивается форма из базы данных). Длину крюка можно заблокировать с помощью параметра рядом с полем, который позволяет задать длину крюка (появляется значок
). В этом случае поле редактирования становится неактивным. Если параметры стержня (длина или диаметр) изменены при заблокированной длине крюка, то эта длина не будет изменена. - Список выбора существующих норм – эти нормы определяют диаметры сгиба (нормы Франции);
- Две кнопки: "База данных форм" и "Параметры формы".
В правой части диалогового окна доступен только значок "Точки". При его выборе начинается процесс определения стержней из базы данных. Остальные значки недоступны.

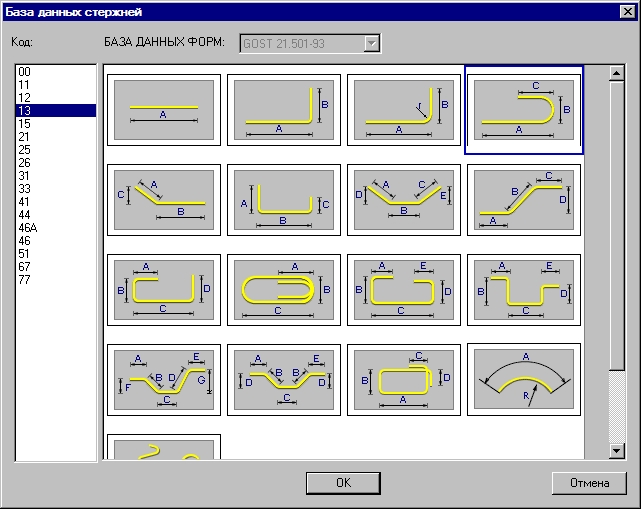

После нажатия кнопки "База данных форм…" открывается диалоговое окно "База данных стержней".
Структура базы данных форм:
- Форма может быть выбрана из базы данных непосредственным указанием схематического чертежа или выбором кода формы.
- База данных содержит только формы, что позволяет пользователю заполнять поля нормами (нормы будут отображаться в диалоговом окне "Определение формы").
- База данных содержит поле со ссылкой на действующие нормы.
- База данных включает в себя основные формы, которые можно выбрать непосредственно из диалогового окна "Определение формы".
Чтобы выбрать стержни из базы данных, выберите один из них в списке доступных форм, а затем задайте последовательные участки стержня, указывая характерные точки стержня, отображаемые на схематическом чертеже (пользователь также может вводить размеры отдельных участков с клавиатуры).
После выбора стержня в базе данных его участки определяются по отдельности в зависимости от указанных точек (применяются жесткие правила определения последовательных участков для ведения нужной формы стержня). При определении длина стержня рассчитывается автоматически. В диалоговом окне по умолчанию предлагаются размеры последнего созданного стержня.
Стержень, определенный в базе данных форм, хранит форму выбранного типа стержня. Пользователь может заменить такой стержень обычным стержнем (без сохранения геометрической формы). Для этого необходимо применить параметр EXPLODE.

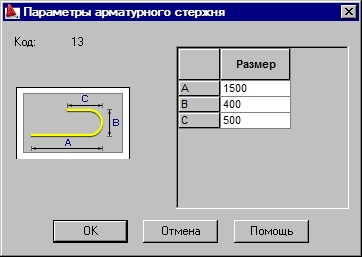

Существует также другой способ определения стержней. При нажатии на кнопку "Параметры форм…" на экране появляется дополнительное диалоговое окно, в котором (см. рисунок ниже) доступна таблица, содержащая размеры отдельных участков стержня. После задания размеров стержня он может быть добавлен к строительному чертежу.
Представленное выше диалоговое окно содержит таблицу, в которой указаны размеры участков стержня. Если диалоговое окно открыто при создании стержня, то значения незаданных размеров принимаются равными нулю. Пользователь может изменить нужные длины участков стержня и ввести отсутствующие размеры.
Поле с кодом формы заполняется автоматически в зависимости от выбранного типа формы.
Оба способа определения арматуры синхронизированы друг с другом. Это значит, что они могут использоваться параллельно.
См. также:
Команды из командной строки: определение продольной арматуры
