Лестница. Армирование

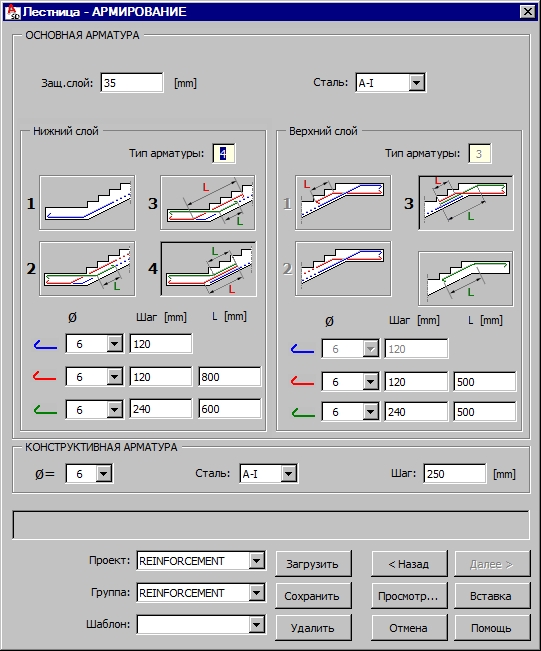

После завершения процесса задания размеров лестницы и щелчка на кнопке Далее >, на экране появляется диалоговое окно.

Прим.: Содержание диалогового окна Лестница – ГЕОМЕТРИЯ зависит от выбранной схемы лестницы.

ЛЕСТНИЦЫ С ПЛОЩАДКАМИ (Тип 1 и Тип 2)

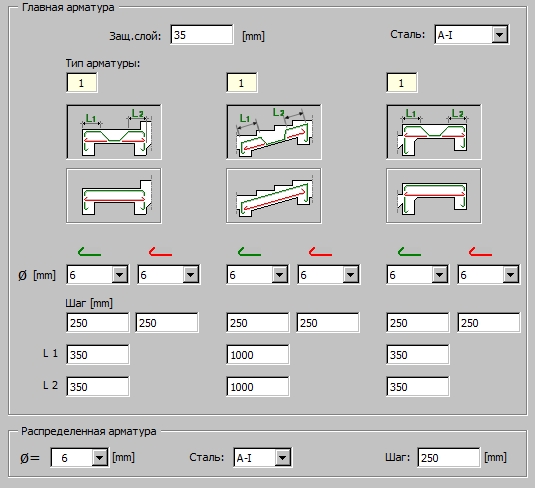

В верхней части диалогового окна находятся параметры основной арматуры лестницы:

• защитный слой основной арматуры
• класс стали.

Ниже приведены схемы (формы) основной арматуры для:

• нижний и верхний площадки для лестниц с двумя площадками ;

  нижняя площадка – типы армирования:

  тип 1 ;

  тип 2 ;

  тип 3 ;

  тип 4 ;

  верхняя площадка – типы армирования:

  тип 1 ;

  тип 2 ;

  тип 3 ;

  при необходимости, дополнительное армирование ;

• верхняя площадка и фундамент под лестницей с верхней площадкой ;

  основание лестницы – типы армирования:

  тип 1;

  тип 2 ;

  верхняя площадка – типы армирования – как приведенные выше.

Прим.: Не все типы армирования нижней и верхней площадок сочетаются между собой (напр. невозможно выбрать 1 тип нижней площадки и 2 тип верхней площадки).

Для каждого типа (формы) армирования должны быть заданы следующие характеристики:

• диаметр арматуры;
• шаг стержней по ширине лестницы;
• длина арматурного стержня (эти редактируемые поля доступны только для некоторых типов армирования).

В нижней части диалогового окна задаются следующие параметры раскладки арматуры:

• - диаметр арматуры.
• класс стали;
• шаг стержня.

ЛЕСТНИЦА С ОПОРОЙ (тип 3 )

В этом случае определение арматуры делится на два этапа.

1. Создается арматура для балок, расположенных в стенах и несущей раме
2. Создается арматура для лестниц.

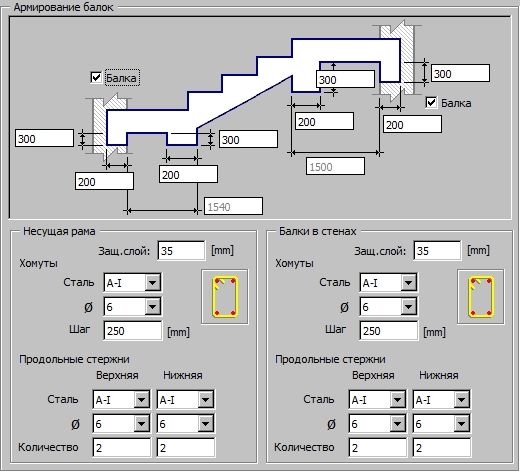

АРМАТУРА БАЛОК

Несущая рама создается всегда; балки в стенах создаются только тогда, когда включена опция Балка.

Для балок в стенах следует определить следующие параметры:

• защитный слой арматуры
• параметры хомутов:

  - класс арматуры;

  - диаметр хомута;

  - шаг хомутов;

• параметры продольных стержней в балках (отдельно для верхней м нижней арматуры):

  - класс арматуры;

  - диаметр хомута;

  - количество арматурных стержней.

АРМАТУРА ЛЕСТНИЦЫ

В верхней части диалогового окна находятся параметры основной арматуры лестницы:

• защитный слой арматуры;
• класс стали.

Ниже располагаются схемы (формы) основной арматуры для:

• нижней площадки

  тип 1 - ;

  тип 2 - ;

• лестничные пролеты

  тип 1 - ;

  тип 2 - ;

• верхней площадки

  тип 1 - ;

  тип 2 - .

Для каждого типа (формы) арматуры определяют следующие характеристики:

• диаметр арматуры;
• шаг стержней по ширине лестницы;
• длину стержней.

В нижней части диалогового окна определяют следующие характеристики разложенной арматуры:

• диаметр арматуры;
• класс стали;
• шаг стержня.

Единицы измерения, используемые при создании геометрии и арматуры железобетонной лестницы, настраиваются в диалоговом окне Рабочие настройки.

В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:

• в иерархии проект является высшим к группе компонентом;
• в проекте могут быть созданы несколько различных групп;
• каждая группа может включать много шаблонов.

Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.

Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:

• Проект – Высокоэтажное здание;
• Группа – Этаж 1;
• Шаблон – Лестница.

Список Шаблоны включает пользовательские шаблоны (схемы) лестниц и их армирование. После определения геометрических характеристик и арматуры лестницы можно сохранить эти параметры, указав имя в поле Шаблон и нажав на кнопку Сохранить (примечание: шаблон сохраняется в выбранной группе и выбраннм проекте). В дальнейшем, при задании армирования лестницы можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.

При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.

Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.

В нижней части диалогового окна находятся следующие кнопки.

• Просмотр – можно предварительно просмотреть парапет и его арматуру;
• Назад < / Далее > – открывается предыдущая / следующая закладка;
• Вставить – созданная лестница и ее арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом лестницы программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
