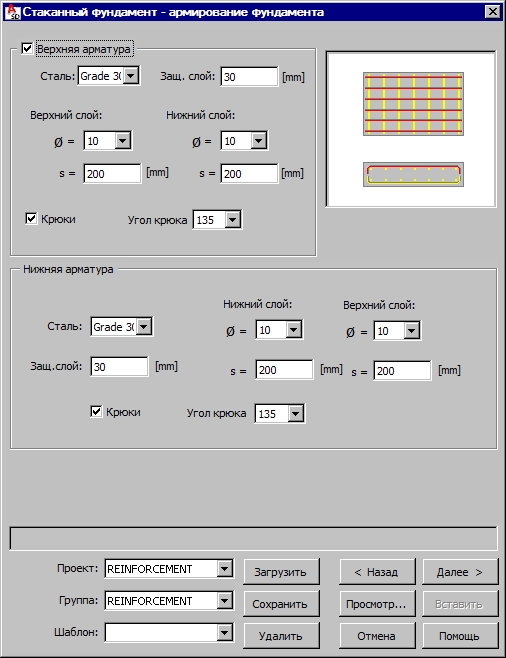

После создания размеров стаканного фундамента и нажатия на кнопку Далее > на экране появляется диалоговое окно, представленное ниже.
Верхняя часть диалогового окна содержит параметры верхней арматуры стаканного фундамента. Эта арматура будет создана только тогда, когда включена опция Верхняя арматура. Для верхней арматуры должны быть определены следующие параметры:
- класс стали;
- защитный слой арматуры;
- диаметр стержня и шаг для верхнего и нижнего слоёв (см. рисунок ниже);
- угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба: 90, 135, 180. Если опцию Крюки выключить, то крюки не будут созданы.
В средней части диалогового окна находятся параметры нижнего армирования стаканного фундамента. Для нижней арматуры необходимо определить следующие параметры:
- класс стали;
- защитный слой арматуры;
- диаметр стержня и шаг для верхнего и нижнего слоёв (см. рисунок ниже);
- угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба: 90, 135, 180. Если опцию Крюки выключить, то крюки не будут созданы.
