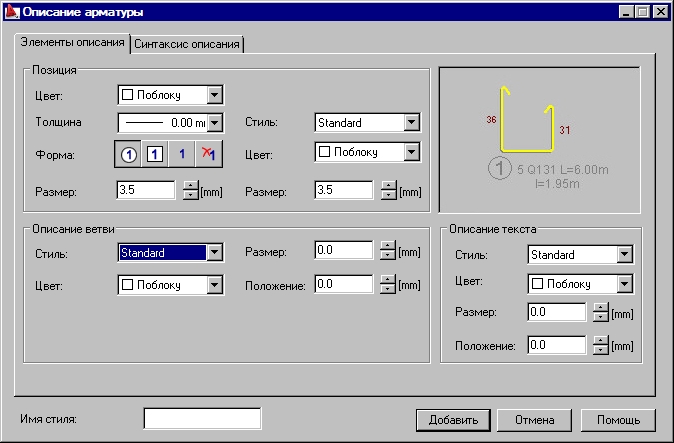

При переходе на закладку Элементы описания, открывается диалоговое окно Описание арматуры (эскиз проволочной сетки).
Опции, включенные в поле Позиция, содержат основные параметры, относящиеся к метке и номеру позиции (см. чертеж ниже).
В поле Позиция определяют такие параметры:
- цвет;
- толщина линии;
- форму метки;
- размер метки.
Во второй колонке пользователь может задать параметры номера в метке:
- стиль шрифта;
- цвет шрифта;
- размер шрифта.
Параметры в поле Описание длины ветви:
- стиль;
- цвет;
- размер.
- Положение текста по отношению к описанию проволочной сетки.
Опции, включенные в поле Описание текста, относятся к тексту, помещаемому за позицией арматуры.
- стиль;
- цвет;
- размер;
- положение по отношению к метке (расстояние по горизонтали).
