Эта опция используется для определения гнутого стержня. Выбирают команду
. Появится следующее диалоговое окно:
При определении стержня в диалоговом окне задается следующее:
- диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
- защитный слой арматурного стержня (по умолчанию принимается последний введенный защитный слой в диалоговом окне);
- в поле Пaраметры формы арматурного стержня – параметры анкеровки концов арматурного стержня, т.e. угол крюка и длину. Длину крюка можно блокировать, выбрав опцию рядом с редактируемым полем определения его длины (появляется значок
). Поле редактирования становится тогда недоступным. Если изменить характеристики стержня (длину или диаметр) с заблокированной длиной крюка, то эту длину нельзя будет изменить.
При определении стержня важно задать его ориентацию. По умолчанию значение угла изгиба участка продольного стержня принимается равным 45 градусам. Из выпадающего списка доступны также другие углы изгиба: 30, 45, 60 градусов.
Ориентация стержня (номера на чертеже обозначают точки определения стержня: 1 - начало арматурного стержня, 2 - конец):
|

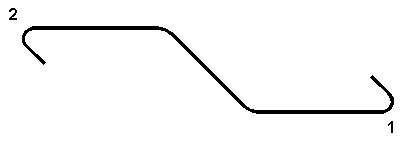

1. Начальная точка стержня находится на правой стороне. |
|
|

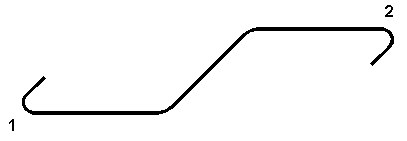

2. Начальная точка стержня находится на левой стороне. |
|
При определении изгиба стержня доступна только иконка
Диагональ остальные иконки не доступны).
После назначения первой точки, определяющей позицию стержня, его длина и высота изменяются в зависимости от позиции курсора. Как только назначена вторая точка, тогда включается режим назначения диагонали участка арматуры; пользователь должен определить позицию точки диагонали, относительно которой будет определена позиция диагональной части стержня. При перемещении пользователем курсора на экране, программа отображает расстояние между указанной точкой и концом стержня.
