Позиции

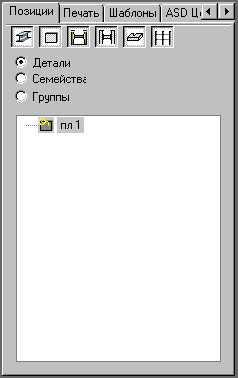

Данная закладка содержит список созданных видов вместе с их названием, масштабом и именем распечатки, включая данный вид.

Иконка документа, включённого в список, может быть представлена следующим образом:

• означает, что данный документ был получен из программы Autodesk Robot Structural Analysis;
• желтого цвета означает, что данный документ является активным на компоновке редактирования; кроме того, могут существовать виды для документа, показанные как:

  активный вид;

  неактивный вид.

Если иконка вида, находящаяся в списке, выделена жирной линией, то это означает, что данный вид является активным.

Контекстное меню, которое появляется после щелчка правой кнопки мышки в момент, когда курсор находится в пределах закладки Позиции, содержит несколько опций, которые позволяют выполнять следующие действия с выбранными позициями:

• Изменить имя – выбор этой команды позволяет изменить имя выделенного вида (имя вводится в командной строке);
• Активизировать – выбор этой команды делает активным выделенный вид (видимый на всем экране); это означает, модель использует свойства активного вида (например, масштаб);
• Добавить к текущей распечатке – при выборе этой опции вид с выбранным чертежом добавляется к текущей распечатке;
• Добавить к текущей распечатке как блок - при выборе этой опции вид с выбранным чертежом добавляется к текущей распечатке в форме блока;.

  Упорядочение распечаток с помощью блоков позволяет создавать компоновки распечаток с большим количеством элементов. Можно изменять только элементы, представленные в блоке Изменение будет обновлено после перехода на чертежную область. Редактирование блока невозможно изменить элементы.

• Показать вид – показывается выбранный вид;
• Удалить вид – позволяет удалять созданный вид.
