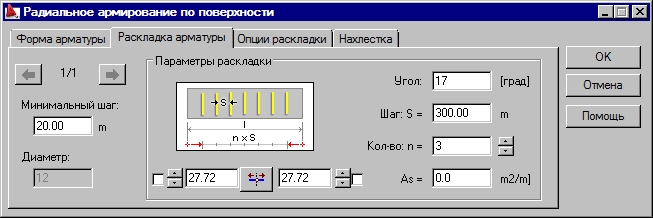

При выборе закладки Раскладка арматуры диалоговое окно Радиальное армирование по поверхности выглядит так, как показано на рисунке ниже. При переходе на закладку Раскладка арматуры в диалоговом окне Армирование. Определение и детализация становятся доступными такие опции.
Расстояние между распределенными стержнями и линией раскладки принимается по умолчанию после принятия защитного слоя (зависящего от формы стержня).
В верхней части диалогового окна имеется поле редактирования Минимальный шаг, используемое для определение минимального шага стержней, распределенных вдоль радиуса (величина по умолчанию равна 50 мм). Минимальный шаг – это расстояние между концами распределенных арматурных стержней, разложенных близко к центру окружности/арки, он должен быть больше заданной величины или равен ей.
Параметры раскладки могут быть определены следующим образом:
- задавая величину угла раскладки (это угол между стержнями раскладки);
- задавая величину шага арматуры (это расстояние между концами стержней, измеренное вдоль арки или окружности). Эта величина всегда больше шага для обоих концов;
- задавая величину параметра n, который соответствует количеству промежутков между арматурными стержнями (количеству шагов);
- задавая площадь армирования, представленную круглой областью.
Изменение любого из перечисленных параметров приводит к изменению остальных.
Схематический рисунок в диалоговом окне иллюстрирует выше перечисленные параметры. Опции, находящиеся рядом с рисунком, позволяют точно раскладывать арматуру в заданной зоне.
- Здесь находятся два поля редактирования, в которых определяют расстояние между крайней арматурой и границей зоны. Величину расстояния каждой зоны можно блокировать. Как только будет заблокировано одно расстояние с одной стороны, расстояние с другой будет автоматически подогнано по указанному количеству стержней и величине шага. Если заблокировать с двух сторон, то шаг будет автоматически подберется под данное количество стержней.
o для окружности и кольца расстояния суммируются, и получается шаг S между первым и последним стержнем раскладки;
o для отрезка окружности или кольца это расстояния между крайними стержнями и прямыми концами области, указанные на большей дуге круглой области.
- кнопка, расположенная между полями редактирования, позволяет центрировать раскладку.
