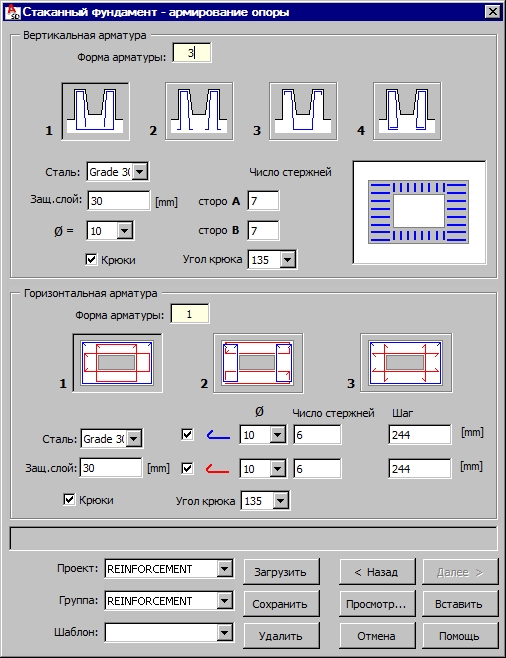

После создания размеров стаканного фундамента, а также параметров его арматуры и нажатия на кнопку Далее > на экране появляется диалоговое окно, представленное ниже.
В верхней части диалогового окна находятся параметры вертикальной арматуры стенок стакана фундамента (арматурные стержни распределены равномерно по соотвествующим сторонам перегородки). Должны быть заданы следующие параметры для данного типа арматуры:
- схема вертикальной арматуры; доступны такие схемы вертикальной арматуры:
-
- класс стали
- защитный слой арматуры
- диаметры стержней
- Количество арматурных стержней по сторонам опорной конструкции: вдоль стороны А (более одного) и B (более короткого).
- Угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба крюков: 90, 135, 180. Если выключить опцию Крюки, то крюки не будут созданы.
В нижней части диалогового окна содержатся параметры горизонтальной арматуры стенок стакана. Этот тип арматуры состоит из групп стержней, форма которых представлена на рисунках ниже. Должны быть заданы следующие параметры для данного типа арматуры:
- схема горизонтального армирования; доступны следующие схемы:
-
- класс стали, защитный слой и диаметр стержня;
- число стержней вдоль длинной стороны (A) и короткой стороны (B) опорных конструкций или шаг стержней (примечание: после изменения любой величины, например, количества стержней, автоматически изменяются и остальные). Прим.: Для каждой схемы армирования можно включать и выключать форму выбранной арматуры, представляя её синей или красной. Если опция включена, то создаётся арматура выбранного цвета. Если опция выключена, то арматура не создаётся.
- Угол изгиба, если выбрана опция Крюки. Доступны такие углы изгиба: 90, 135, 180. Если опцию Крюки выключить, то крюки не будут созданы.
Единицы измерения, используемые при определении геометрических характеристик и армирования стаканного фундамента, настраиваются в диалоговом окне Рабочие настройки.
В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:
- в иерархии проект является высшим к группе компонентом;
- в проекте могут быть созданы несколько различных групп;
- каждая группа может включать много шаблонов.
Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.
Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:
- Проект – Высокоэтажное здание;
- Группа - Фундаменты;
- Шаблон - Стаканный фундамент 01.
Список Шаблоны включает шаблоны, созданные пользователем (схемы): стаканные фундаменты и их арматура. После определения геометрических характеристик стаканного фундамента и его армирования, можно сохранить эти параметры, указав имя в поле Шаблон и нажать на кнопку Сохранить (Примечание: шаблон сохраняется в выбранной группе и выбранном проекте). В дальнейшем после запуска создания арматуры стаканного фундамента и выбора имени шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут точно такими же, какими они были сохранены в шаблоне.
При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.
Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.
В нижней части диалогового окна находятся следующие кнопки.
- Просмотр – можно предварительно просмотреть фундамент и его арматуру;
- Назад < / Далее > – открывается предыдущая / следующая закладка;
- Вставить – созданный соединительный элемент помещается на чертеже; Необходимо указать номер позиции арматуры и расположение созданного стаканного фундамента на чертеже. Спецификация арматуры соответствует настройкам, указанным в диалоговом окне Рабочие настройки.
