Опция позволяет принимать основные параметры, используемые в программе Autodesk AutoCAD Structural Detailing. Опция доступна:
- в меню: Армирование > Настройки;
- из ленты ASD - Железобетон > Настройки > Настройки;
- на панели инструментов: Инструменты > Настройки
;

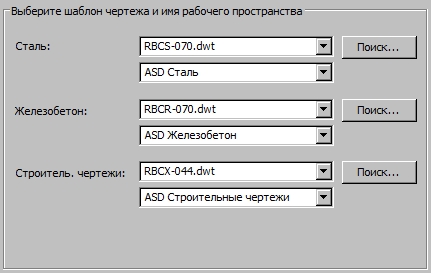

В диалоговом окне Настройка программы AutoCAD® на закладке Autodesk AutoCAD Structural Detailing в разделе Общие настройки можно выбирать рабочий шаблон для модулей и имен рабочего пространства AutoCAD © Structural Detailing (таких, как ASD или ASD Классический).
Шаблоны для отдельных стран показаны в таблице.
|
СТРАНА |
ДОСТУПНЫЕ ШАБЛОНЫ – ФАЙЛЫ DWT |
||
|---|---|---|---|
|
ЖЕЛЕЗОБЕТОН |
СТАЛЬ |
СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ |
|
|
Австралия |
RBCR-061 |
|
|
|
Австрия |
RBCR-043 |
RBCS-043 |
|
|
Бельгия |
RBCR-032 |
|
|
|
Дания |
RBCR-045 |
|
|
|
Финляндия |
RBCR-058 |
|
|
|
Франция |
RBCR-033 |
RBCS-033 |
RBCX-033 |
|
Германия |
RBCR-049 |
RBCS-049 |
|
|
Исландия |
RBCR-004 |
|
|
|
Индия |
RBCR-091 |
|
|
|
Италия |
RBCR-039 |
RBCS-039 |
RBCX-039 |
|
Нидерланды |
RBCR-031 |
|
|
|
Новая Зеландия |
RBCR-064 |
|
|
|
Норвегия |
RBCR-047 |
|
|
|
Польша |
RBCR-048 |
RBCS-048 |
RBCX-048 |
|
Португалия |
RBCR-035 |
|
|
|
Румыния |
RBCR-040 |
|
RBCX-040 |
|
Россия |
RBCR-070 |
RBCS-070 |
|
|
Сингапур |
RBCR-065 |
||
|
Южная Африка |
RBCR-027 |
|
|
|
Испания |
RBCR-034 |
|
|
|
Швеция |
RBCR-046 |
|
|
|
Украина |
RBCR-079 |
RBCS-079 |
|
|
Великобритания |
RBCR-044 |
RBCS-044 |
RBCX-044 |
|
США |
RBCR-001_metric RBCR-001 |
RBCS-001 |
|
Закладка Structural Detailing в диалоговом окне Настройка может быть разделена на две основные части.
- В левой части диалогового окна находится дерево подбора, вкотором с помощью курсора мышки выбирают одну из опций настройки программы.
- Справа расположены параметры, соответствующие опциям, которые пользователь выбирает на «дереве» слева. После выбора соответствующего пункта вид диалогового окна изменяется.
После выбора раздела Железобетон диалоговое окно станет таким.

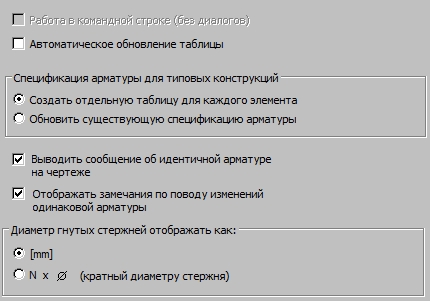

- Автоматическое обновление таблицы – если опция включена, то при работе в программе спецификация арматуры будет обновляться автоматически после изменений, сделанных на чертеже.
- Спецификация арматуры для типовых конструкицй – позволяет выбирать метод генерации таблицы для типовых конструкций (колонн, балок, отдельных фундаментов, свайных ростверков, свай и т.п.).Таблицы могут генерироваться для каждого элемента конструкции по отдельности (отдельно для балок, колонн и т.д.). Спецификацию арматуры можно обновить после добавления другого элемента железобетонной конструкции.
- Выводить сообщение об идентичной арматуры на чертеже - при выборе этой опции пользователя будут информировать об одинаковых арматурах.
- Выводить сообщение об изменениях в идентиичной арматуре - при выборе этой опции на экран выводится сообщение о возможности перенести все изменения в одинаковой арматуре, не изменяя номеров их позиций.
- Диаметр гнутых стержней отображать как – дает возможность выбирать метод отображения диаметров загиба стержней (либо в выбранных единицах, например, в мм, либо как кратное диаметра арматурного стержня).
При выборе пункта Параметризация описаний в разделе Железобетон диалоговое окно будет содержать следующие опции, позволяющие настраивать способ описания стержней по умолчанию и раскладки стержней.
Описание стержня:
- если опция Обозначение на выносной линии выключена, то описание стержня вставляется так, как показано на рисунке ниже;
- если опция Обозначение на выносной линии включена, то описание стержня вставляется так, как показано на рисунке ниже;
- если опция Выносная линия выключена, то описание стержня вставляется так, как показано на рисунке ниже (без линии, соединяющей стержень с меткой номера позиции).
Описание раскладки:
- опция Обозначение на выносной линии выключена;
- опция Обозначение на выносной линии включена;
- опция Выносная линия выключена.
