Пример создания точечной арматуры

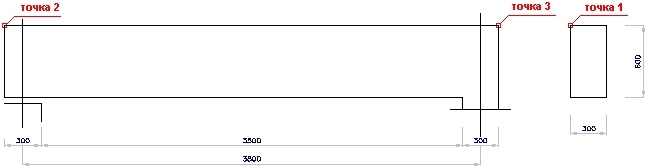

Пример, приведенный ниже, описывает процесс создания точечной арматуры в поперечном сечении балки, представленной ниже на чертеже. Для создания контуров опалубки балки воспользуемся макроскомандой Опалубка - Балка.

Чтобы определить точечную арматуру в балке поступают следующим образом.

1. Определяют поперечную и продольную арматуру.

СОЗДАНИЕ ОПАЛУБКИ БАЛКИ

1. Запускают макрос Балка - опалубка .
2. В диалоговом окне Балка - опалубка определяют следующие параметры:
   • тип сечения: 1 (прямоугольное);
   • тип балки: 1 (однопролетная);
   • размеры поперечного сечения балки: высота = 600 мм, ширина = 300 мм.
   • Геометрия балки отображается так.

3. Нажимают на кнопк Вставить в диалоговом окне Опалубка.
4. Указывают место опалубки балк на чертеже.

СОЗДАНИЕ АРМАТУРЫ БАЛКИ

1. Вызывают команду Армирование - поперечное сечение;
2. В диалоговом окне Армирование поперечного сечения определяют следующие параметры:
   • тип арматурных стержней: многоугольный (замкнутый) хомут ;
   • диаметр стержня: 8 мм; защитный слой: 30 мм;
   • класс стали: R;
   • параметры формы, как показано ниже на рисунке.

3. Нажимают на кнопку (Указать точку).
4. рисунок в начале примера);
5. примите описание арматуры по умолчанию, предложенное в диалоговом окне Описание арматуры, нажав кнопку OK;
6. укажите положение описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

Ниже приводится пример создания прямой продольной арматуры.

1. Взывают команду продольной арматуры .
2. В диалоговом окне Продольное армирование задайте следующие параметры:
   • тип арматурных стержней: прямые ;
   • диаметр стержня: 12 мм; защитный слой: 30 мм;
   • класс стали: R;
   • параметры формы, как показано ниже на рисунке.

3. Нажимают на иконку (2 точки).
4. На чертеже опалубки балки указывают точку 2 и точку 3 (см. чертеж в начале примера).
5. Принимают описание арматуры по умолчанию, предложенное в диалоговом окне Описание арматуры, нажав кнопку OK.
6. Указывают место описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

Следующим шаг, после задания поперечной и продольной арматуры, является создание точечной арматуры.

1. Вызывают команду по созданию точечной арматуры .
2. Выбирают созданный продольный стержень.
3. Задают следующие параметры; раскладка стержней: постоянная .
4. Нажимают на Весь участок, выбирают верхнюю часть созданного хомута (см. чертеж в начале примера) и нажимают на клавишу Enter.
5. В данном окне задаются следующие параметры:
   • число стержней n = 3;
   • значения прочих параметров оставить по умолчанию;
6. Нажимают на кнопку ОК.
7. Принимают следующие параметры описания раскладки арматуры:
   • тип представления арматурного стержня: все ;
   • позиция: опция Активная выключена;
   • тип описания раскладки: ;
8. Нажмают на кнопку ОК.
9. укажите положение описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

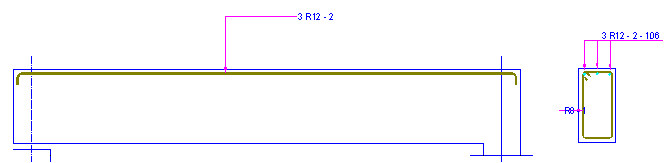

Созданная точечная арматура показана красным цветом на чертеже.
