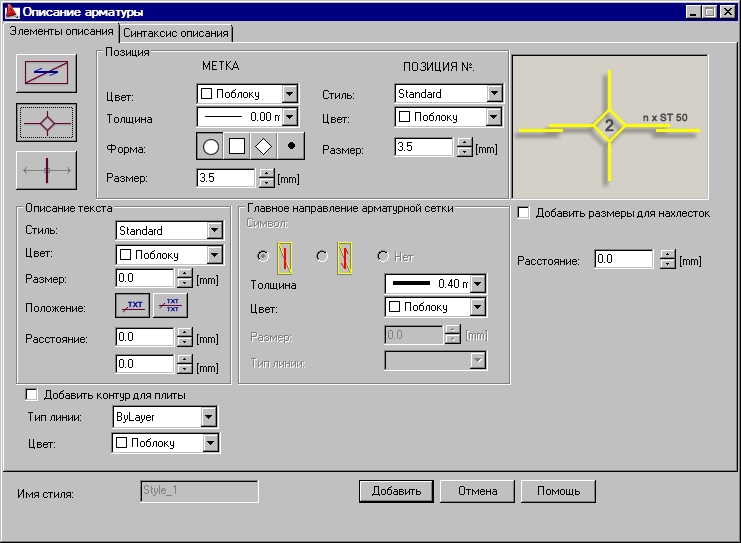

На закладке Элементы описания в диалоговом окне Описание арматуры (проволочные сетки) определяют такие параметры, как цвета, толщины линий, размеры шрифтов и формы меток описания.
Существуют две опции для представления проволочной сетки на чертеже:
-
-
.
Опции в диалоговом окне будут специально для выбора типа представления проволочной сетки.
Опции в поле Позиция относятся к заголовку (метке) и его номеру.
В поле Позиции определяют такие параметры метки:
- цвет;
- толщина линии;
- форму метки;
- размер метки.
Во второй колонке пользователь может задать параметры номера в метке:
- тип шрифта;
- цвет;
- размер.
Опции в поле Описание текста относятся к тексту следом за позицией арматуры:
- стиль;
- цвет;
- размер;
- положение по отношению к метке и нижнему ее уровню.
Опции в поле Главное направление арматурной сетки выбирают, каким образом будет обозначаться главное направление проволочной сетки:
-
-
- нет - главное направление проволочной сетки не будет обозначено.
Если направление будет обозначено каким-то символом, то дополнительно определяются следующие параметры:
- толщина линии;
- цвет;
- размер.
При выборе опции Добавить размеры для нахлесток в описания будут входить размеры нахлесток.
В нижней части диалогового окна расположена опция для упрощенного отображения проволочных сеток под названием Добавить контур для плиты. При выборе этой опции будет нарисован дополнительно контур плиты. Необходимо лишь указать тип линии и цвет контура.
В поле Линия раскладки находятся опции для группового представления проволочных сеток:
- тип и цвет линии раскладки;
- тип маркировки;
- размер;
- высота;
- форма.
