После начала определения равномерно-переменной раскладки пользователь должен задать участки по направлению раскладки, где длина стержней изменяется.
- Чтобы выполнить это, необходимо выделить линейные участки на стержне, указывая таким образом, что их длина должна быть переменной в ходе раскладки.
- Затем должны быть определены области раскладки арматуры и значение защитного слоя (по умолчанию его значение принимается из формы стержня).
Направление раскладки арматуры может быть указано:
- 2 точками;
- по краю контура.
По умолчанию направление раскладки параллельно 1 заданной линии раскладки (край области) - эта линия отображается посредством двух стрелок.
На следующей стадии, область раскладки делится на зоны. После завершения определения зон программа открывает диалоговое окно, используемое для управления раскладкой в пределах каждой назначенной зоны.
Когда используется равномерно-переменная раскладка, необходимо определить область. Существует три метода: Выбрать, Указать точку и точки X.
Для метода X-точек область определяется путем назначения закрытой ломаной линии. По умолчанию первые две указанные точки будут определять линию раскладки.
При использовании команды выбора (Выбрать), выбранная сторона станет линией раскладки (ближайшая сторона, если выбрана в окошке). Эта команда работает точно также, как и Указать точку: самая близкая к указанным точкам сторона будет линией раскладки.
Как только указана область, программа отображает чертеж КОНТУРА области раскладки с включенным защитным слоем. Точки (границы зоны) могут быть указаны только в пределах области раскладки. Защитный слой ВСЕГДА определяется как расстояние, измеренное от арматуры и перпендикулярно к линии раскладки. Длина зоны ВСЕГДА измеряется по линии раскладки.
Иконка
используется для создания объемных поперечных сечений. С ее помощью можно расставлять арматурные стержни в поперечном сечении по принципам проектирования составления поперечных сечений. Таким образом можно задать край стержня (начальный или конечный), на котором будут утсановлены концы.
Параметры раскладки могут быть определены:
- определением шага арматуры в данной зоне;
- определением количества шагов арматуры n. (Примечание: не следует путать с количеством арматурных стержней - n + 1);
- определением площади арматуры.
Если какие-либо из перечисленных параметров изменяются, то это приводит к изменению значений остальных параметров.

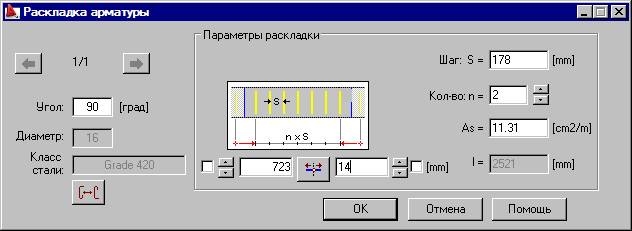

Параметры, перечисленные выше, иллюстрируются на схематическом чертеже, приведенном в диалоговом окне. Опции, расположенные рядом с чертежом, позволяют точно позиционировать раскладку арматуры в данной зоне:
- Два поля редактирования определяют расстояние между крайней арматурой раскладки и границей зоны. Для крайних зон величина расстояния указывает на расстояние между крайними стержнями и соседними зонами.
- кнопка, размещенная между полями редактирования, позволяет центрировать раскладку.
Командная строка
Выберите тип раскладки: [Линейный/различные линейно/Дуга/Точка] <различные линейно>
Метод раскладки: [Зона/модуль/Caquot] <Зона>
Направление проекции – вид стержня [X / Y / Участок]<Y>
Участок – Выберите участок стержня
Диалоговое окно закрывается.
Выберите участок (участки) различной длины: (этот текст отображается только для X и Y)
Область раскладки арматуры [Выбрать/Указать точку/Создать] <Выбрать>:
Создать
Начальная точка
Следующая точка или [Защитный слой / Назад]
Защитный слой <5>
Следующая точка или [Закрыть / Защитный слой / Назад]
Направление раскладки арматуры или [Выберите / Точки / Угол ]
Выберите объект
Начальная точка
Конечная точка
Угол <90>
Начало 1 зоны или [N-зон / Назад]
Число зон <1>
Конец 1 зоны или [Назад]
Конец 1 зоны или [Назад]
Следующая зона или изменить [Шаг / Число / / Выравнивание ]
Шаг <0.12>
Число <7>
Выравнивание [сЛева/Центр/сПрава] <Центр>
