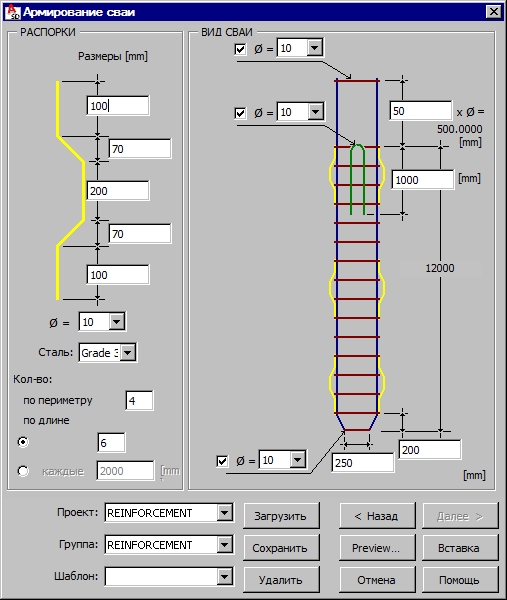

После завершения процесса задания поперечных размеров сваи и ее армирования в сечении и после нажатия кнопки Далее >, на экране появляется диалоговое окно.
Левая часть диалогового окна включает параметры особой арматуры (расстановка арматуры) устанавливаемой по длине железобетонной сваи. Задаются следующие параметры армирования (расстановки арматуры):
- размеры арматуры в верхней части поля Расст. поле АРМАТУРА
- диаметр арматурного стержня;
- класс стали;
- число стержней арматуры в поперечном сечении сваи (по периметру);
- число участков по длине сваи на которых размещаются стержни особой арматуры; это задается двумя путями:
заданием числа участков в пределах которых раскладывается арматура;
заданием расстояния между участками в пределах которых раскладывается арматура.
На правой стороне диалогового окна находятся параметры арматуры в продольном сечении сваи (вид сваи). Поле ВИД СВАИ позволяет задавать дополнительные параметры армирования:
- вверху задаются дополнительные хомуты, которые закрепляют продольные стержни в оголовке сваи
- внизу задаются дополнительные хомуты, которые закрепляют продольные стержни в острие сваи
- размеры дополнительной арматуры (крюки) – длина и диаметр арматурных стержней.
Единицы измерения, используемые при создании геометрии и арматуры железобетонной сваи, настраиваются в диалоговом окне Рабочие настройки.
В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:
- в иерархии проект является высшим к группе компонентом;
- в проекте могут быть созданы несколько различных групп;
- каждая группа может включать много шаблонов.
Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.
Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:
- Проект – Высокоэтажное здание;
- Группа - Фундаменты;
- Шаблон - Свайны ростверк 01.
Список Шаблоны включает пользовательские шаблоны (схемы) ростверков и их армирование. После определения геометрических характеристик свайного ростверка его и армирования, можно сохранить эти параметры, указав имя в поле Шаблон и нажать на кнопку Сохранить (Примечание: шаблон сохраняется в выбранной группе и выбранном проекте). В дальнейшем, при задании армирования ростверка можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.
При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.
Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.
В нижней части диалогового окна находятся следующие кнопки.
- Просмотр – можно предварительно просмотреть свайный ростверк и его арматуру;
- Назад < / Далее > – открывается предыдущая / следующая закладка;
- Вставить – созданный свайный ростверк и его арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом свайного ростверка программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
