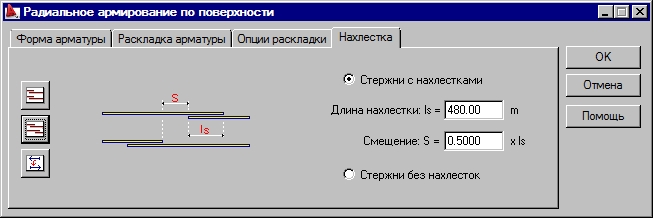

Если длина арматуры превышает величину, определенную в настройках (например, 12 000 мм), то опции на этой закладке позволяют создавать нахлестку (соединения арматурных стержней). При переходе на закладку Нахлестка диалоговое окно Радиальное армирование по поверхности выглядит следующим образом.
Опции на этой закладке позволяют:
- принять решение, будут ли стержни иметь нахлёстку или нет;
- указать параметры стержней с нахлёсткой.
Если выбрана опция Стержни без нахлестки, то нахлестки при раскладке стержней не будет. Стержни будут распределены таким образом, чтобы они подходили области раскладки, но без учета максимальной длины стержней (одиночные стержни при раскладке могут быть длиннее, чем Lmax) и нахлестки. Спецификация арматуры содержит информацию об общей длине распределенных стержней, умноженной на коэффициент, определенный в диалоговом окне Рабочие настройки (закладка Опции).
Если выбрана опция Стержни без нахлестки, то при раскладке стержней будет создана нахлестка.
На закладке могут быть определены следующие параметры арматурных стержней:
- длина нахлестки (величина, кратная диаметру арматуры);
- величина смещения при шахматной раскладке стержней.
Определение позиций нахлестки Z может вызвать изменение ее расположения (зеркальное отражение относительно центра стержня).
