Подпорная стенка. Армирование

После создания размеров консолей подпорных стенок и нажатия на кнопку Далее > на экране появляется диалоговое окно Подпорная стенка - Армирование.

Опции для создания арматуры подпорной стенки, находятся на двух закладках в диалоговом окне.

Первая закладка показана на рисунке выше. Основная арматура подпорной стенки может быть создана с помощью:

• арматурных стержней;
• арматурных стержней и проволочных сеток.

В верхней части диалогового окна могут быть созданы следующие параметры вертикальной арматуры:

• тип вертикальной арматуры:

  выбраная опция: Стержни

  1 -

  2 -

  3 -

  выбранная опция: Проволочная сетка

  1 -

  2 -

  3 -

• параметры для вертикальных стержней для каждой формы арматуры (стержни показаны разными цветами) должны быть определены следующие параметры:

  - класс стали;

  - защитный слой;

  диаметр арматуры.

  - шаг арматуры;

  - анкеровка.

  Прим.: Не для всех арматурных стержней доступны все формы (типы) арматуры.

  Для первого типа армирования доступна опция Шаг. Если она включена, в верхней части подпорной стенки создаются дополнительные арматурные стержни, длина которых задана в редактируемом поле (см.рисунок ниже).


• параметры для проволочных сеток (сетки располагаются на правой / левой стороне стенки)

  для каждой формы арматуры необходимо определить следующие параметры:

  - класс стали;

  - защитный слой;

  - тип проволочной сетки (на правой или левой стороне подпорной стенки);

  - край сетки, который должен быть изогнут (на правой или левой стороне подпорной стенки);

  - нахлест арматуры (это относится к соединению проволочных сеток по длине подпорной стенки);

  - количество сеток по длине стенки.

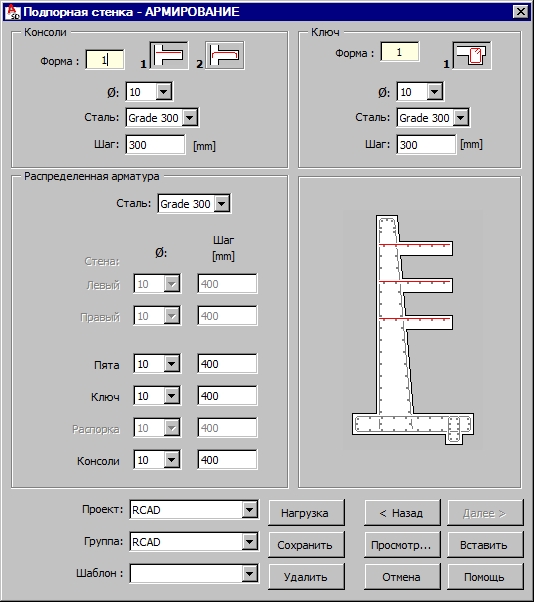

После завершения определения параметров основной арматуры подпорной стенки и нажатия на кнопку Далее > на экране появляется диалоговое окно, показанное ниже. Это вторая закладка, используемая для создания арматуры подпорной стенки.

В нижней части диалогового окна могут быть определены следующие параметры:

• арматура консолей:

  форма арматуры: или

  характеристики арматуры: диаметр, класс стали и шаг арматурных стержней.

• распределенная арматура:

  класс стали

  диаметр и шаг арматурных стержней для:

  - стенки (слева направо);

  - опоры;

  - ключа;

  - выступов;

• армирование ключа:

  форма арматуры:

  характеристики арматуры: диаметр, класс стали и шаг арматурных стержней.

Единицы измерения, используемые при создании геометрии и арматуры железобетонной сваи, настраиваются в диалоговом окне Рабочие настройки.

В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:

• в иерархии проект является высшим к группе компонентом;
• в проекте могут быть созданы несколько различных групп;
• каждая группа может включать много шаблонов.

Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.

Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:

• Проект – Конструкции;
• Группа - Фундаменты;
• Шаблон - Подпорная стенка 01.

Список Шаблоны включает шаблоны (схемы) подпорных стенок и их арматуры, созданных пользователем. После определения геометрических характеристик подпорной стенки и ее армирования, можно сохранить эти параметры, указав имя в поле Шаблон и нажать на кнопку Сохранить (Примечание: шаблон сохраняется в выбранной группе и выбранном проекте). В дальнейшем при создании арматуры подпорной стенки после выбора имени сохранённого шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут точно такими же, какими они были сохранены в шаблоне.

При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.

Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.

В нижней части диалогового окна находятся следующие кнопки.

• Просмотр – можно предварительно просмотреть подпорную стенку и ее арматуру;
• Назад < / Далее > – открывается предыдущая / следующая закладка;
• Вставить – созданная подпорная стенка и ее арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом подпорной стенки программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
