Опции раскладки

Опции, расположенные на этой закладке, позволяют более точно осуществлять полную раскладку арматуры. При выборе закладки Опции раскладки открывается диалоговое окно Радиальное армирование по поверхности.

В левой части диалогового окна находятся три иконки:

- для данного типа не определяется ни один параметр: вся раскладка по поверхности равномерно покрывается стержнями;

- каждый второй стержень протягивается от края до края, а оставшиеся обрезаются на соответствующем расстоянии от кромки. Средние стержни всегда прямые. Два редактируемых поля позволяют определять длину средних стержней, а дополнительная иконка между редактируемыми полями используется для изменения расположения;

- распределенные стержни имеют одинаковую форму, хотя они смещены относительно друг друга. Если есть проем (около опоры), этот метод расклдки не применятют, вместо него используют равномерную раскладку.

Опция ширины опоры недоступна. Она используется при создании раскладки над опорами.

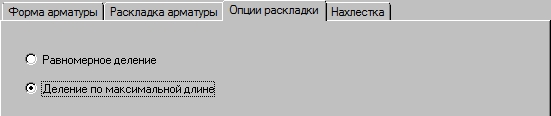

Для создания полярной раскладки (кольцевые стержни) имеются два способа деления стержней (распределения нахлесток стержней при полярной раскладке):

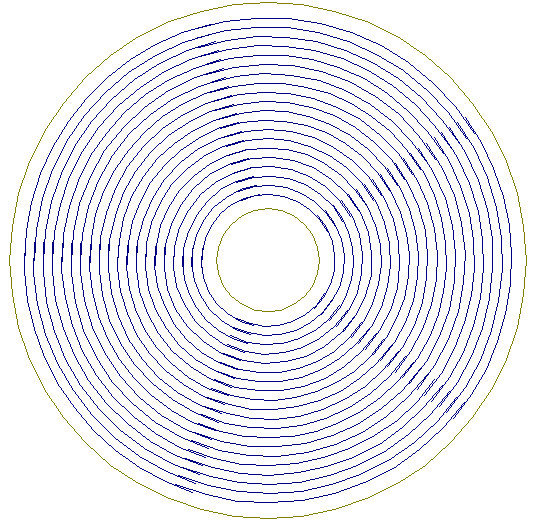

  1. равномерное деление (см. рисунок ниже)

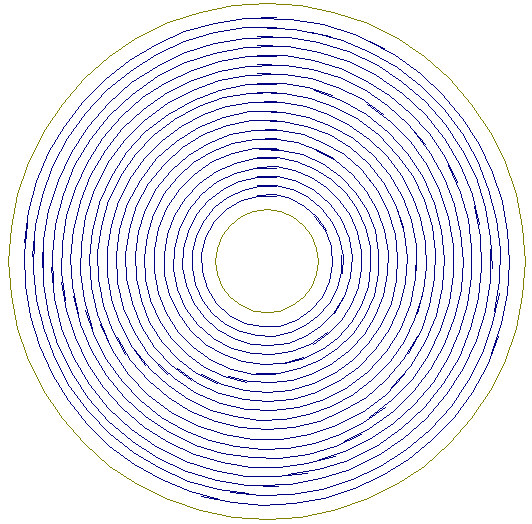

  2. деление, использующее максимальную длину стержня (см. рисунок ниже)

Каждый стержень при полярной раскладке отдельно делится по такому правилу: стержень с максимальной длиной + остальные элементы, полученные из оставшейся длины стержня для раскладки. Деление каждого стержня при полярной раскладке начинается от одной точки.
