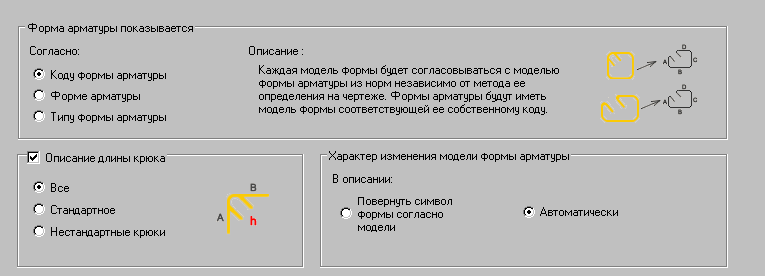

Это диалоговое окно содержит опции для представления символа стержня в спецификациях арматуры и на ее описаниях. Диалоговое окно доступно при выборе пункта Модель формы в разделе Стержни в диалоговом окне Рабочие настройки. Диалоговое окно включает в себя дополнительные опции.
В поле Отображение модели формы арматуры выбирают три элемента. Согласно с:
-
Кодом формы арматуры
Каждая модель формы будет соответствовать форме арматуры в коде независимо от способа определения формы на чертеже. Формы арматуры будут иметь модель формы согласно собственному коду формы.
-
Формой арматуры
Каждая модель формы будет соответствовать форме арматуры на чертеже независимо от способа определения арматуры. Все формы арматуры будут иметь модель формы, соответствующую форме арматуры.
-
Типу формы арматуры
Каждая модель формы будет соответствовать типу формы арматуры независимо от способа ее определения. Модели формы, данной в нормах, будет задана арматура с кодом формы, арматура без кода формы будет иметь модель формы, наиболее подходящую к этой форме.
Опция Описание длины крюка используется при выборе или отмене выбора длины крюка для формы стержня в описаниях и таблицах.
При выборе этой опции можно выбрать одну из опций:
- Все крюки;
- Стандартный крюк;
- Нестандартные крюки.
Пользователю необходимо решить, какой из типов крюков нужно описать.
В поле Характер модели формы арматуры можно выбрать, как будет размещен символ стержня в описании арматуры:
- Повернуть символ формы по модели - при выборе этой опции символ стержня рисуется согласно его месту в модели;
- Автоматически - при выборе этой опции символ стержня автоматически поворачивается относительно более длинного участка.
