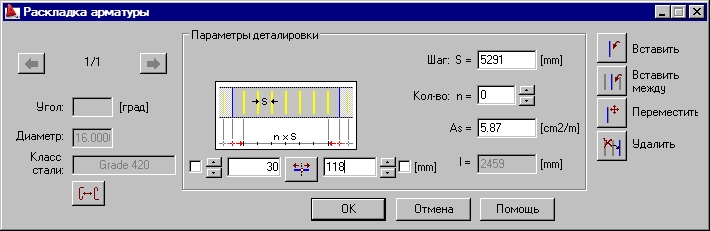

После того, как были определены основные параметры раскладки арматуры, на экране появляется диалоговое окно Раскладка арматуры. Защитный слой ВСЕГДА обозначает расстояние от арматуры и перпендикулярен линии раскладки. Длина зоны ВСЕГДА измеряется по линии раскладки.
Опцию
выбирают при растановке арматурных стержней в поперечном сечении по принципам проектирования и формирования поперечных сечений. Таким образом можно определить сторону стержня (начало или конец), где будут определяться типы конца стержня.
Определить параметры раскладки можно:
- путем определения шага арматуры в отдельно взятой зоне;
- путем указания параметра n, который соответствует количеству шагов арматуры. (Примечание: не следует путать это значение с количеством арматурных элементов n + 1).
- указав площадь арматуры.
Изменив любой из параметров над результатами при обновлении значений остальных параметров.
Схематический чертеж в диалоговом окне илюстрирует выше упомянутые параметры. Опции рядом с чертежом позволяют точно устанавливать разложенную арматуру в отдельно взятой зоне:
- для задания расстояния между крайней арматуой и краем зоны, используют два поля редактирования; в крайних зонах величина расстояния обозначает расстояние от крайнего стержня в раскладке до края зоны, в то время как промежуточные зоны – это расстояние между крайними стержнями смежных зон;
- чтобы расположить раскладку по центру, используют кнопку между полями редактирования.
В правой части диалогового окна находятся следующие опции:
Вставить - арматурный стержень вставляется в выбранном месте;
Вставить между - арматурный стержень вставляется между двумя другими;
Переместить - арматурный стержень перемещается; следует задать вектор перемещения;
Удалить - выбранный арматурный стержень удаляется.
