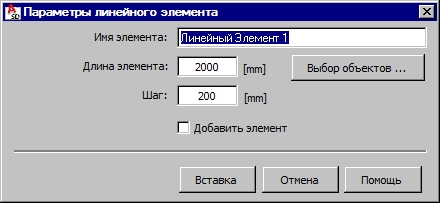

После выбора линейного элемента, ранее сохраненного на диске (при использовании опции Создать линейный элемент), блок чертежных элементов размещается на чертеже. Выбранный линейный элемент с заданным именем и длиной представлен ниже в диалоговом окне.
Длина линейного элемента может быть задана двояко:
- вводом значения длины в поле Длина элемента диалогового окна
- выбором (при нажатии на кнопку Выбор элементов) элементов линий или полилиний на чертеже; будут добавлены выбранные сегменты/дуги и значение длины будет введено в поле редактирования Длина элемента.
