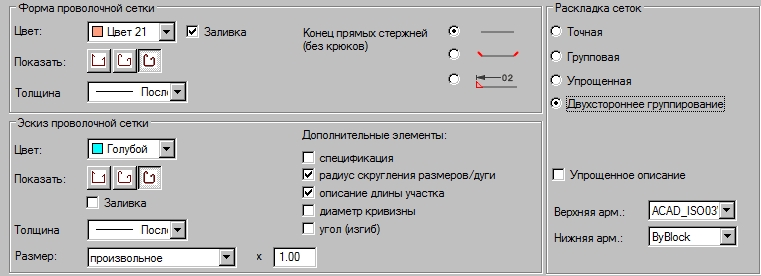

В диалоговом окне Рабочие настройки есть пункт Отображение. Появится следующее диалоговое окно:
В поле Форма проволочной сетки доступны такие опции:
- Цвет – выбор цвета, который будет использован для вычерчивания сетки;
- Толщина линии – толщина линии, показывающей сетку на чертеже;
- Заливка - если эта опция активна, то контур сетки будет вычерчен полностью залитым выбранным цветом;
Конец прямых стержней - эта опция позволяет задавать способ представления концов стержней на чертеже (без концов, с концами, с концами и описанием). Эта опция применима только к прямым стержням.
Опции в поле Раскладка сеток используют, чтобы указать стиль линий, которые используются для черчения верхней и нижней арматуры.
Можно также выбрать тип представления сетки на чертеже (см. стили описания арматуры – проволочные сетки):
- Точная - представлены все проволочные сетки;
- Групповая - панели проволочных сеток одинакового размера группируются в направлении, перпендикулярном главному;
- Упрощенная - панели проволочных сеток одинакового главного размера группируются в направлении, перпендикулярном главному.
- Двусторонне группирование - панели проволочных сеток группируются в двух перпендикулярных направлениях, но только тогда, когда это позволяет поверхностная раскладка.
Если выбрана эта опция, то станет доступной опция упрощенного описания. Опция используется для упрощения описания раскладки согласно ее синтаксису. Подобные элементы группируются, а разные элементы игнорируются.
Опции в поле Эскиз проволочной сетки относятся к описанию арматуры, размещенной вне контура опалубки.
Здесь можно выбрать цвет и толщину линии, которая будет использоваться для вычерчивания проволочной сетки. Для определения метода отображения арматуры используют следующие три кнопки:
- первая из них относится к схематичному отображению проволочной сетки – в виде пунктирной линии;
- вторая отображает проволочную сетку в гнутом виде;
- третья отображает проволочную сетку с реальными диаметрами и реальными размерами.
При выборе третьей опции становится доступной опция Заполнить. Ее включение позволяет залить цветом форму чертежа проволочной сетки. Для схематичного представления и представления в гнутом виде становится доступным список для выбора толщин линий.
Здесь также находится опция Дополнительны элементы. Это список элементов, которые будут добавлены к проволочной сетке за пределами контура опалубки:
- Спецификация – таблица, содержащая детальное описание отображаемой проволочной сетки;
- радиус скругления размеров / дуги – размерные линии (горизонтальные и вертикальные), описывающие скругление участков арматуры и дуг;
- Описание длины участка – размеры, определяющие общую длину каждого участка проволочной сетки;
- Радиус изгиба - диаметры стерженей и проволочных сеток между участками арматуры и крюка. Он отображается как символ диаметра сердечника с его размерами;
- Угол (изгиб) – задается угол между соседними участками проволочной сетки.
Опции, включенные в выпадающий список Размер, используются для определения размера символов арматуры. Доступны следующие размеры:
- 1:1 - это означает, что размер эскиза равен размеру проволочной сетки в опалубке элемента;
- произвольный – при выборе данной опции, пользователю необходимо указать графически область, в которой будет находиться эскиз сетки;
- масштабный коэффициент – при выборе данной опции появляется поле редактирования, где можно задать масштабный коэффициент, который уменьшает или увеличивает эскиз относительно реального размера проволочной сетки, находящейся в опалубке. Например, ввод коэффициента равного 0,5 создает чертеж в два раза меньший, а при значении 2 чертеж будет в два раза больше.
