Инспектор является инструментом, который позволяет управлять элементами (объектами) проекта, созданными в программе Autodesk AutoCAD Structural Detailing. По стандарту диалоговое окно Инспектора объектов находится в левой части окна программы рядом с полем графического определения модели. Ширина диалогового окна может приспосабливаться, чтобы было более удобным работать в области рисования.
Наиболее важные функции, выполняемые Инспектором, включают:
- отображение содержимого проекта;
- отображение созданных видов, которые могут быть направлены на печать;
- изменение масштаба основного вида, в котором будут созданы объекты;
- изменение масштабов вида;
- изменение имени;
- удаление видов;
- фильтрование элементов (объектов) в чертежах;
- Создание и управление чертежной документацией проекта.
Диалоговое окно Инспектор объектов состоит из трёх частей:
- опции для фильтрации объектов;
- четыре закладки, содержащие списки элементов проекта, зависящие от стадии проекта (моделирование / позиционирование / распечатки);
- таблицы, содержащие свойства выбранных объектов.
В верхней части диалогового окна находятся опции для фильтрации объектов на чертежах. Созданный фильтр определяется именем, представленным в списке подбора фильтра в диалоговом окне Инспектор объектов.
Под списком подбора находятся следующие опции:
- Показать – показываются выбранные элементы (например, радиальная раскладка или описание стержней) на чертеже;
- Скрыть - становятся невидимыми выбранные элементы (например, радиальная раскладка или описание стержней) на чертеже;
- Выбрать – выбираются элементы (например, радиальная раскладка или описание стержней) на чертеже.

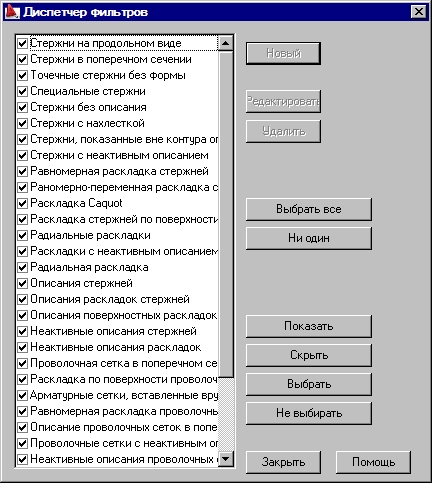

При нажатии на эту иконку в диалоговом окне Инспектор объектов открывается диалоговое окно Диспетчер фильтров, показанное на рисунке ниже.
Диалоговое окно включает все созданные фильтры и следующие кнопки:
- Показать, Скрыть, Выбрать – они работают так же, как и в диалоговом окне Инспектор объектов (см. описание выше);
- Не выбирать – элементы не выбираются (например, радиальные раскладки или описание стержней) на чертеже;
- Выбрать все / Ни один – выбираются / выключается выбор всех элементов (фильтров), находящихся в списке;
- Новый, Редактировать, Удалить – опции не доступны в текущей версии программы.
