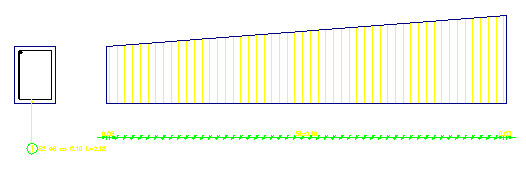

На рисунке ниже будет дано определение равномерно-переменной раскладки поперечной арматуры для скатной балки. Для такой раскладки арматуры будет подготовлена детальная спецификация.
Для получения раскладки арматуры, показанной на чертеже, поступают следующим образом.

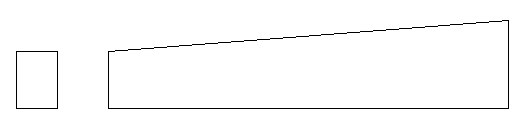

- Создают поперечное и продольное сечения балки (как на рисунке ниже), используя опции, доступные в программе AutoCAD (прямоугольник и линию).
- Определяют поперечное армирование в поперечном сечении балки:
- щелкают
(Армирование – поперечное); - в диалоговом окне щелкают
и щелкают
(Диагональ) - указывают верхнюю левую и нижнюю правую вершины прямоугольника, обозначающего поперечное сечение;
- в диалоговом окне Описание армирования нажимают на кнопку OK (приняв описание по умолчанию);
- указывают позицию описания на чертеже (см. рисунок ниже);
- щелкают
(Раскладка арматуры), тогда начинается создание равномерно-переменной раскладки арматуры; - указывают хомут, созданный ранее, и нажимают клавишу ENTER; на экране появится диалоговое окно Раскладка арматуры; где можно выбрать следующие опции:
- ТИП раскладки: линейно переменная (
); - МЕТОД раскладки: зональный (
); - НАПРАВЛЕНИЕ просмотра:
; - нажимают на кнопку OK.
- Задают участок арматуры (в данном случае это - вертикальная ветвь хомута), длина которого изменяется по направлению раскладки - см. рисунок ниже.

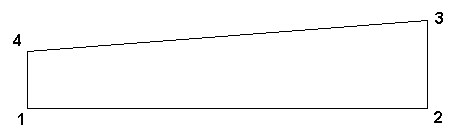

- Указывают начальную точку и затем последовательно точки, в пределах которых будет выполнена равномерно-переменная раскладка; указывюат одну за другой точки:
- определяют направление раскладки; нажимают клавишу ENTER;
- указывают начальную и конечную точки зоны (начало и конец балки, если раскладка относится ко всей балке); нажимают клавишу ENTER;
- нажимают на кнопку OK в диалоговом окне Раскладка арматуры – будут приняты значения по умолчанию; нажимают на кнопку OK в диалоговом окне Описание армирования – будут приняты значения по умолчанию;
- указывают положение позиции описания арматуры и нажимают клавишу ENTER (см. рисунок ниже).
Для создания детальной спецификации при равномерно-переменной раскладке арматуры, определенной выше, поступают следующим образом:
- щелкают
(Стержни – Детальная спецификация): - указывают генерируемую раскладку арматуры (равномерно-переменную);
- указывают расположение детальной спецификации.
