На рисунке показан пример поверхностной раскладки проволочной сетки в плите.
Порядок действий такой.
- Выбирают команду Раскладка по поверхности - проволочные сетки
. - Задают параметры следующие параметры:
- раскладка проволочной сетки: автоматически;
- тип раскладки:
; - ширина опоры = 250 мм;
- защитный слой = 30 мм.
- Нажимают на иконку
Указать точку и указывают точку, расположенную в пределах контура плиты. - Выбирают опцию Область раскладки и нажимают на кнопку OK.
- В диалоговом окне Раскладка сетки задают такие параметры:
в поле Проволочная сетка
тип: B196;
нахлестка: R = 450 мм, r = 300 мм;
в поле Параметры раскладки:
угол = 90;
положение: вверху/внутри;
выровнять:
по первому краю; тип: нормальный;
опция группировки: отключена;
число слоев: 1.

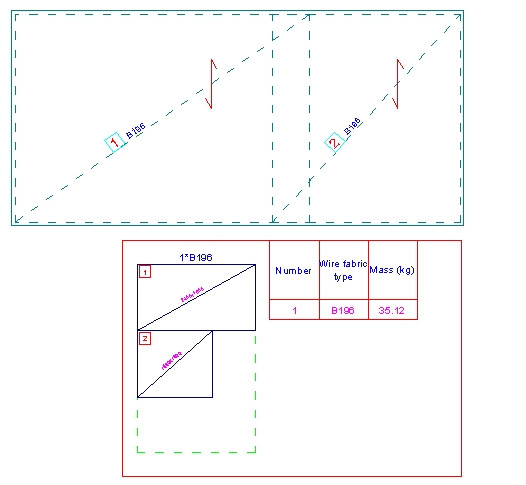

- Нажмают на кнопку Добавить. Сгенерированная поверхностная раскладка проволочных сеток показана на рисунке ниже (добавится итоговая спецификация проволочных сеток; чтобы просмотреть таблицу, нужно нажать на иконку
Проволочная сетка - итоговая спецификация).
