Пример создания поперечной арматуры

Пример, представленный ниже, описывает процесс создания поперечной арматуры балки. Для создания контуров опалубки балки воспользуемся макроскомандой Опалубка - Балка.

При создании поперечной арматуры железобетонных балок поступают так.

СОЗДАНИЕ ОПАЛУБКИ БАЛКИ

1. Запускают макрос Балка - опалубка .
2. В открывшемся диалоговом окне определяют следующие характеристики:
   • тип сечения: 1 (прямоугольное);
   • тип балки: 1 (однопролетная);
   • размеры поперечного сечения балки: высота = 600 мм, ширина = 300 мм;

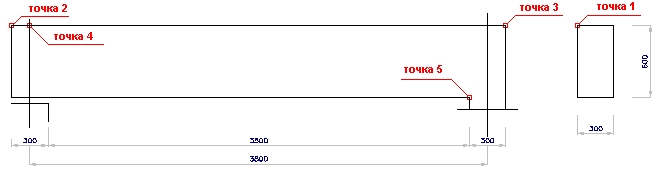

   • геометрия балки показана на рисунке ниже.


3. Нажимают на кнопку Вставить и указывают положение опалубки балки на чертеже.

СОЗДАНИЕ АРМАТУРЫ БАЛКИ

1. Запускают команду Армирование - поперечное .
2. В диалоговом окне Армирование поперечного сечения определяют следующие характеристики:
   • тип арматурных стержней: многоугольный (замкнутый) хомут ;
   • диаметр стержня: 8 мм; защитный слой: 30 мм;
   • класс стали: R;
   • параметры формы показаны ниже на рисунке.


3. Щелкают на иконку Указать точку, расположенную на правой стороне диалогового окна.

4. На чертеже опалубки балки указывают точку в пределах поперечного сечения балки и точку 1, которая определит положение крюков хомута (см. рисунок в начале примера).

5. Принимают описание арматуры по умолчанию, предложенное в диалоговом окне Описание арматуры, нажав на кнопку OK.

6. Указывают положение описания арматуры на чертеже, нажав на клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

Арматура в поперечном сечении балки готова. Ниже приводится пример раскладки поперечной арматуры по длине балки.

1. Щелкают на иконку Раскладка арматуры .
2. Указывают созданный предыдущий хомут и нажимают на клавишу Enter. Открывается диалоговое окно Детализация арматуры. В нем выбирают следующие характеристики:
   • тип раскладки: линейная ();
   • метод раскладки: зональный ();
   • направление просмотра: ;
   • OK.

3. Указывают начальную точку раскладки (точку 2 на рисунке, показанном в начале примера) и конечную точку раскладки (точку 3 на рисунке, показанном в начале примера);

4. Указывают точки начала зоны (точка 4 на рисунке, показанном в начале примера) и конца зоны (точка 5 на рисунке, показанном в начале примера). Enter.

5. Принимают по умолчанию параметры раскладки, предложенные в диалоговом окне Раскладка арматуры, нажав кнопку OK.

6. Задают следующие параметры описания раскладки арматуры:

   • тип представления арматурного стержня: все ;
   • в поле Позиция вкл. опцию Активная;
   • тип описания раскладки: ;
   • ОК.

7. Указывают положение описания арматуры на чертеже, нажав клавишу Enter или щелкнув правой кнопкой мышки и выбрав опцию Ввод из контекстного меню.

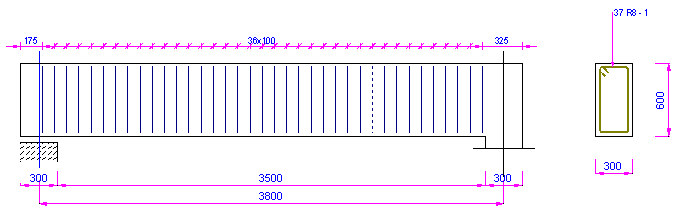

Созданная поперечная арматура с ее раскладкой вдоль балки показана ниже.
