При выборе пункта Болты и сварка в разделе Сталь становятся доступными следующие опции.

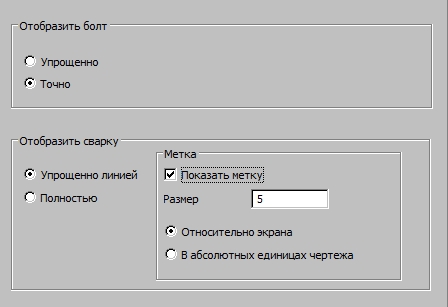

В этом диалоговом окне можно определить подробные параметры настройки для отображения созданных болтовых и сварных соединений:
- поле Отобразить болт даёт возможность выбора следующих опций:
- Упрощённо – если эта опция включена, то болты будут представлены в виде отдельной линии;
- Точно – если эта опция включена, то форма болтов будет представлена точно;
- поле Отобразить сварку позволяет выбрать следующие опции:
- Упрощённо - линия – если эта опция включена, то сварные швы будут представлены в виде отдельных линий;
- Полностью – если эта опция включена, то сварные швы будут представлены с отображением всех подробностей формы.
- в поле Метка могут быть выбраны следующие опции:

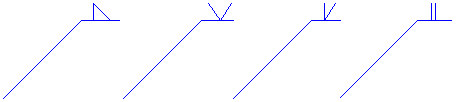

- Показать метки – эта опция используется для включения/выключения показа метки сварного шва на экране. Форма метки определяет также тип сварного шва (см. рисунок ниже, на котором представлены условные обозначения нескольких сварных швов). Выносная линия с меткой сварного шва всегда располагается перпендикулярно шву.
- Размер – поле редактирования для определения размера метки сварного шва; величина размера может быть указана следующим образом:
- Относительно экрана – если выбрана эта опция, то размер выражается в процентах;
- В абсолютных единицах чертежа – если выбрана эта опция, то размер выражается в единицах, принятых в программе AutoCAD®;
Указание метки сварного шва приводит к выбору шва на чертеже.
- Показать метки – эта опция используется для включения/выключения показа метки сварного шва на экране. Форма метки определяет также тип сварного шва (см. рисунок ниже, на котором представлены условные обозначения нескольких сварных швов). Выносная линия с меткой сварного шва всегда располагается перпендикулярно шву.
