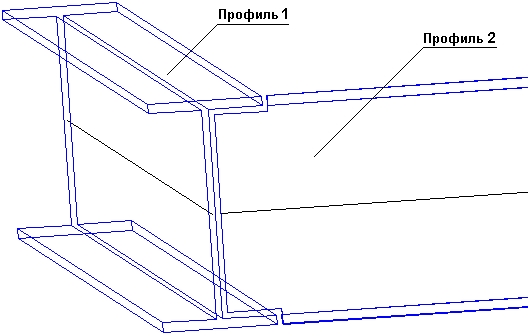

Для того чтобы начать подгонку двух двутавровых сечений (см. рис. ниже), необходимо выполнить следующие действия:
- выбрать опцию Подгонка по объекту
. - в чертежной области указать профиль, по которому необходимо подогнать некоторый профиль (на рис. показан как № 1), а затем профиль, который должен быть подогнан по профилю № 1 (на рис. показан как № 2);
- в диалоговом окне Подгонка по объекту определить следующие параметры:
- Тип подгонки: Пассивная и Внешняя;
- Тип: Тип 1;
- отключить опцию Учесть скругление;
- принять соответствующие размеры, представленные на рисунке ниже;
- нажать на кнопку "Применить".
Подогнанные двутавровые сечения представлены на рисунке.
