Пример создания проектных осей

Для создания проектных осей поступают следующим образом.

1. Выбирают опцию Проектные оси
2. В диалоговом окне Проектные оси определяют следующие параметры:
   • имя: Каркас - 3D;
   • вид проектной сетки: Параллелепипед;
   • проверяют, чтобы опции Только плоскость, Левая диагональ, Правая диагональ, Без описания были выключены;
   • включают опцию Показать оси на чертежах.
3. На закладке Размеры/пролеты вводят соответствующие размеры проектной сетки относительно системы координат:
   • Ширина (X): 12000 / 2
   • Длина (Y): 30000 / 6
   • Высота (Z): вкл. опцию Переменная и нажимают на кнопку (...);
   • в открывшемся диалоговом окне Расстановка осей вводят координаты: 5000, 7500, 9000 и нажимают на кнопку ОК.
4. Переходят на закладку Описание осей, включают описания для всей размеров и выбирают следующие описания для отдельных проектных осей:
   • Ширина (X): Префикс: wid_, начальное значение: Шаг: 1, слева;
   • Длина (Y): Префикс: len_, начальное значение: 1, шаг: 1, слева;
   • Высота (Z): Префикс: pos_, начальное значение: 0, шаг: 1.
5. Нажимают на кнопку Создать в диалоговом окне справа.
6. Указывают точку вставки проектных осей и их направление вдоль оси X. Ось Х берется в общей системе координат (Примечание: направление оси X проектной сетки не обязательно должна совпадать с осью Х общей системы координат)).

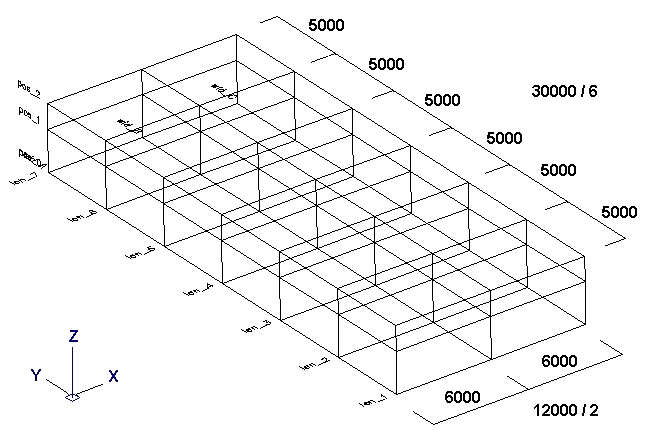

Созданные конструкционные оси сетка показаны на рисунке
