Редактор деталей

Эта закладка отображает операции, выполненные над элементом (например, обрезание, сверление), а также состав сборок и групп. Элемент (или несколько элементов), выбранный в настоящее время, представлен(ы) в форме дерева.

Прим.: Список фильтров и кнопка, позволяющая создавать фильтр, на этой закладке не доступны. По умолчанию принят фильтр Текущий выбор.

При нажатии на кнопку Применить в списке отображаются выбранные объекты. Если выбрана группа, тогда на экране представляется ее структура. Если выбран одиночный элемент, тогда будут представлены операции редактирования, выполняемые над этим элементом.

Характер презентации изменяется путем применения следующих опций контекстного меню: Показать иерархию групп или соединений.

В дереве могут быть представлены следующие типы объектов:

• Группы;
• Подключение;
• Профили;
• Пластины;
• Детали;
• Сверления;
• Соединители (болты, сварные швы);
• Обрезки (подгонка);
• Пазы.

Перечисленные типы объектов могут быть представлены в списке или исключены из него; для этого в верхней части диалогового окна расположены иконки:

отверстия;

обрезки (подгонка);

гнутые профили;

, - соединители (сварные швы, болты).

Все перечисленные иконки включены по умолчанию.

Если элементы выбраны из списка, то они подсвечиваются в графическом редакторе (выбор операции является взаимообратным, все элементы, выбранные в диалоговом окне Инспектора, выделяются в графическом редакторе: если элемент выбран в графическом редакторе, то он отобразится в Инспекторе объектов).

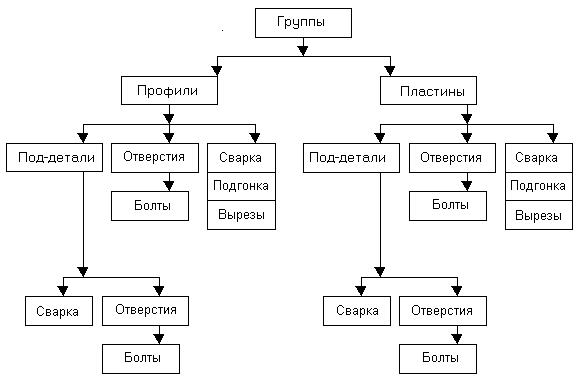

При отображении отдельных элементов применяется иерархия, показанная на рисунке ниже. Для каждого соединения предусмотрена отдельная иерархия.

Контекстное меню, возникающее после нажатия ПКМ, когда курсор располагается на закладке Редактор деталей, включает несколько опций, выполняющих операции над выбранными объектами:

• Удалить – выбранные элементы удаляются из проекта из проекта;
• Изменить масштаб выделенного - при выборе этой команды поворачивается вид конструкции таким образом, что поворачиваются текущее выбираемые элементы;
• Изменить свойства – открывается диалоговое окно свойств (содержимое окна зависит от типа выбранного объекта); команда доступна только тогда, когда выбран один элемент из списка;
• Присвоить позицию – выбранным элементам присваиваются позиции; активизация команды открывает диалоговое окно Ручное позиционирование;
• Удалить позицию – удаляются позиции выбранных объектов.
