Макрос используется для создания чертежа развёртки трубы.
Диалоговое окно Развертка трубы доступно:
- в меню: Сталь > Развертка труб;
- из ленты: ASD - Чертежи > Печать > Развертка труб;
- на панели инструментов: Печать > Развертка труб
.
В области рисования выбирают трубный профиль.

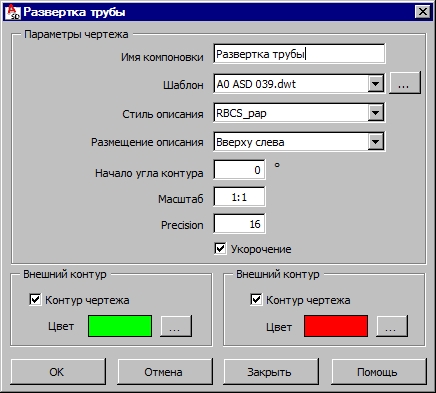

В верхней части диалогового окна могут быть определены следующие параметры чертежа:
- имя компоновки, которая будет создан дополнительно;
- шаблон, который будет использован для создания распечатки (*.dwt форматный файл); при нажатии на кнопку (...) открывается диалоговое окно для подбора любого шаблонного файла, сохранённого на диске;
- стиль описания, применённый при описании созданной распечатки;
- место описания на чертеже (на распечатанном шаблоне);
- начало угла контура – угол, который определяет линии среза трубы, развёртку которой надо построить (угол измеряется от оси Y в местной системе координат стержня);
- масштаб, который будет использован при черчении развёртки;
- укорочение; если активирована эта опция, длинные трубы (отрезки элементов, не содержащие никаких характерных точек) будут укорочены на чертеже; укорочение элемента представлено обрывом в укорачиваемом элементе; если опция укорочения выключена, то вся труба будет целиком представлена на экране.
В нижней части диалогового окна находятся опции, используемые для выбора параметров профиля трубы. Если активизирована опция Контур чертежа (для внешних и / или внутренних контуров), то внешние и / или внутренние контуры выбранного цвета будут представлены на чертеже. При нажатии кнопки (...) открывается диалоговое окно, позволяющее подобрать цвет для внешних и / или внутренних контуров.

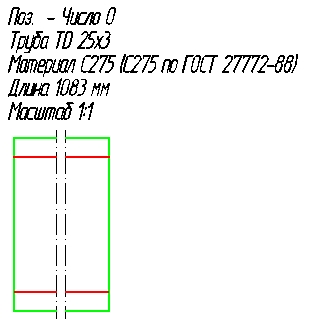

При нажатии на кнопку OK программа создаст готовый к печати чертёж, названный так, как указано в диалоговом окне, показанном выше. Распечатка прилагается к списку распечаток программы Autodesk AutoCAD Structural Detailing - Steel и сохраняется в проекте. На чертеже также имеется описание, включающее основные параметры указанного профиля трубы. Часть распечатки чертежа, созданного для примера профиля трубы, показана ниже.
