Опция предназначена для контроля позиций, назначенных элементам в процессе ручного или автоматического позиционирования.
Проверка позиционирования заключается в поиске позиций, которые не соответствуют выбранным условиям позиционирования.

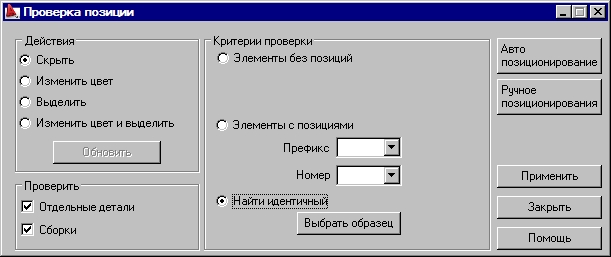

Диалоговое окно Проверка позиции доступно:
- в меню: Сталь > Позиции > Проверить позиции;
- из ленты: ASD - Модель > Позиционирование > Проверить позиции;
- на панели инструментов: Главная > Проверить позиции
; - командная строка: RBCS_VERIFYPOS
Проверка позиций производится для всей модели конструкции.
Поле Действия включает несколько опций, которые позволяют выполнять операции над элементами, найденными во время проверки позиционирования (скрыть, изменить цвет/выбор). Результат действия запоминается до нажатия кнопки Восстановить или до закрытия диалогового окна и проведения регенерации.
В поле Проверка пользователь может определить элементы (отдельные детали или сборки) для которых будет выполнена проверка.
В поле Критерий проверки находятся опции, которые позволяют отбирать элементы для процесса проверки:
- Элементы без позиций – программа будет отыскивать все элементы для которых позиция не была назначена;
- Элементы с позициями – программа будет отыскивать элементы, содержащие заданный префикс и номер позиции;
- Найти идентичные – программа будет отыскивать элементы в соответствии с шаблоном заданным пользователем (группа или отдельная деталь); шаблон может быть выбран на экране после нажатия кнопки Выбрать шаблон.
Нажатие на кнопку Применить запускает проверку (опции в поле Критерий проверки); после проведения проверки все объекты, которые удовлетворяют выбранному критерию, преобразуются в соответствии с опцией в поле Действия. Дополнительно, в командной строке появляется информация о количестве найденных элементов, удовлетворяющих заданному критерию, напр.:
Проверка позиции
Идентичные элементы: найдено 10.
В верхнем правом углу диалогового окна находятся две кнопки, которые дают возможность пользователю провести позиционирование найденных элементов и выбранных при проверке, если опция Выбор была отмечена в поле Действия:
- Автопозиционирование - проводится автоматическое позиционирование для элементов, найденных в процессе проверки.
- Ручное позиционирование – проводится ручное позиционирование для найденных в процессе проверки элементов;
