Это диалоговое окно используется для определения параметров соединения двух выбранных секций балки (скосов, созданных для полок балки).
Когда полки двух соседних секций имеют различную толщину и/или ширину, можно определить скосы пластин полок.
Включая одну из опций Создать скосы, можно определить фаски полок балки.

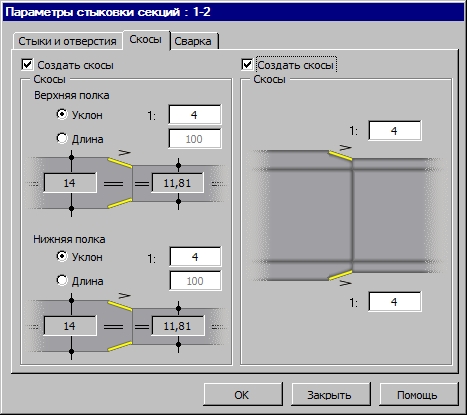

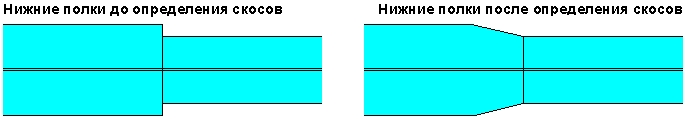

В правой части диалогового окна находятся опции для создания скосов для соединения пластин полок различной ширины (см. рисунок ниже).
После включения опции Создать скосы поля редактирования доступны (отдельно для верхней и нижней полок), там можно создать скос пластины (ПРИМЕЧАНИЕ: Скосы создаются симметрично по обеим сторонам пластины полки с большей шириной).
Скосы могут быть определены так:
- указанием величины наклона линии скоса (например, 1:4)
- указанием длины секции, над которой должен быть создан скос.
Отношение между уклоном скоса и длиной секции выражается формулой
L = X * D /2,
где:
L – длина скоса секции;
D – разность ширин полок соседних секций балки;
X – уклон скоса (для уклона, равного 1:4, величина X = 4).
В правой части диалогового окна содержатся опции для создания скосов для соединения пластин полок различной ширины.

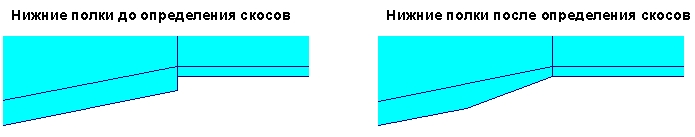

После включения опции Создать скосы доступны поля редактирования (отдельно для верхней и нижней полки), где скос пластины может быть создан с помощью указания величины уклона линии скоса (например, 1:4). Длина скоса секции рассчитывается по той же формуле, что дана для скосов, учитывающих ширину полок. Пример скоса для соединения нижних полок (включая одну наклонную) показан на рисунке ниже.
