Диалоговое окно используется для добавления шаблона чертежей позиций, определённых в программе. Опция доступна:
- в меню: Сталь > Правка чертежей > Редактор чертежного шаблона;
- из ленты: ASD – Чертежи > Генерирование чертежей > Редактор чертежного шаблона;
- на панели инструментов: Правка чертежей > Редактор чертежного шаблона
; - командная строка: RBCS_ADDTEMPLATE.

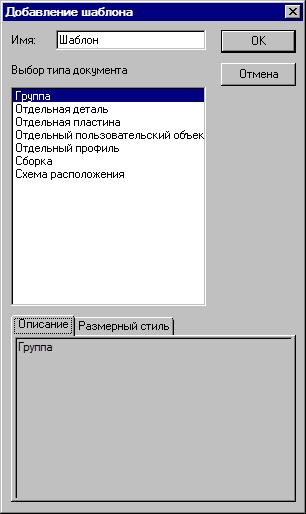

Открывается диалоговое окно, представленное ниже
Диалоговое окно, показанное выше, позволяет назначить шаблон для создаваемых чертежей. Для стали выбирают один из доступных типов документов, относящийся к типу позиции: сборка, схема расположения, группа отдельнаядеталь, отдельная пластина или профиль.
После того, как шаблону будет присвоено имя и нажата кнопка OK, он будет добавлен в список доступных шаблонов, расположенных на закладке Шаблоны.
В нижней части диалогового окна находятся две закладки:
- Описание (эта закладка содержит описание выбранного типа позиции) и Стиль размеров.
- Последняя закладка показывает доступные стили размеров для выбранного типа позиции.
