Чтобы вставить в чертеж подробное описание сварного шва, используют опцию Для вставки подробное описание сварных швов в чертеже используйте команду "Вставить обозначение сварного шва.
- в меню: Сталь > Правка чертежей > Вставить символ сварного шва;
- из ленты: ASD - Чертежи > Правка чертежей > Вставить символ сварного шва;
- на панели инструментов: Правка чертежей / Вставить символ сварного шва
; - командная строка: RBCS_ADDWELD.
Сварные швы на чертеже могут быть разделены на две группы:
- сварные швы, созданные в модели и представленные на чертеже;
- сварные швы в модели не созданные, но нарисованные на чертеже.

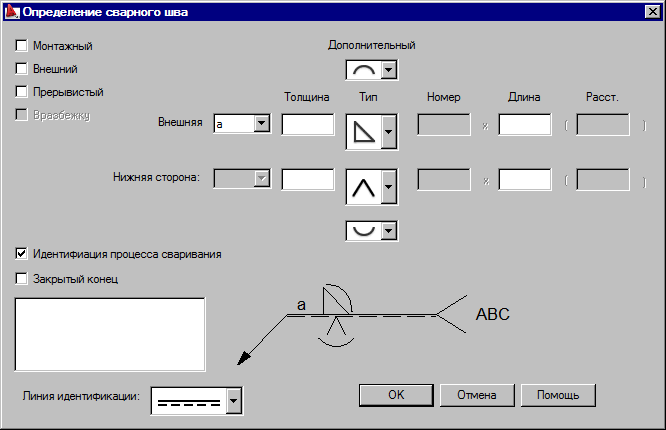

Следовательно, при выборе опции предлагает указать, выбрать сварной шов в модели или создать его вручную на чертеже. Затем в открывается диалоговое окно, как показано на рисунке ниже.
С помощью опций этого окна вставляются символы сварных швов и сварные швы описываются на чертежах согласно требованиям европейских норм, таких как BS, DIN и ISO.

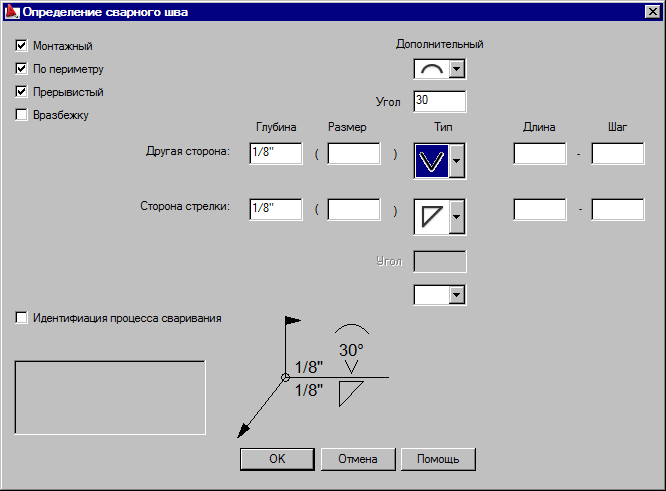

Содержание этого окна меняется при использовании британского шаблона (см. рис. ниже).
С помощью опций этого окна вставляются символы сварных швов и сварные швы описываются на чертежах согласно требованиям американских норм.
Если открыть файл с моделью, сварные швы в которой были созданы предыдущими версиями программы, то появится сообщение, где будет предложено решить, использовать ли режим определения сварного шва из предыдущей версии либо описанным выше.
