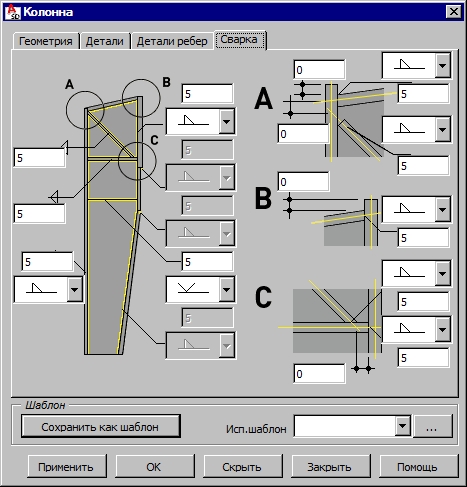

После создания размеров составной колонны и перехода на закладку Сварка на экране появляется такое диалоговое окно. Опции в этом диалоговом окне позволяют определять толщину сварных швов между элементами составной колонны: стенкой и передней полкой, стенкой и задней полкой, стенкой и пластинами /рёбрами жёсткости (детали A, B и C).
Внизу диалогового окна находится выборочное поле Шаблон, которое содержит созданные пользователем шаблоны (схемы) составных колонн. После создания геометрии составной колонны можно её сохранить, напечатав имя в поле Шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании составной колонны после выбора имени сохранённого шаблона все параметры в диалоговом окне будут точно такими же, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки.
- Применить – созданная составная балка генерируется на чертеже, диалоговое окно не закрывается; это позволяет проверить, была ли балка создана правильно;
- OK – составная балка генерируется, а диалоговое окно закрывается;
- Скрыть – диалоговое окно исчезает с экрана; чтобы вернуть его на экран, на клавиатуре нажимают на клавишу Esc;
- Закрыть – диалоговое окно закрывается, а составная не создается.
