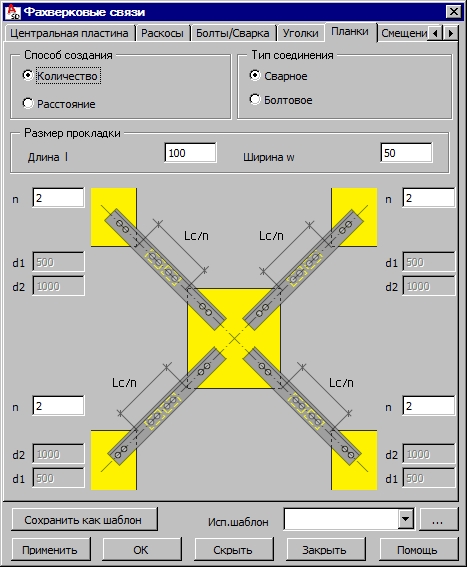

Если в закладке Раскосы активирована опция Прокладки, то в диалоговом окне Фахверковые связи доступна закладка Планки. Опции на этой закладке используются для определения параметров реек между полками профилей раскосов.
В верхней части диалогового окна могут быть выбраны следующие типы соединений для реек: - болтовое; - сварное.
В этой части диалогового окна можно также выбрать следующие методы создания реек:
Укажите количество прокладок (см. рис. ниже); расстояние Lc от одной прокладки до другой делится на равные части.
Укажите расстояние между прокладками (см. рис. ниже); для каждой прокладки определяются два параметра:
- расстояние от фасонки d1;
- расстояние между планками d2.
В зависимости от сделанного выбора в диалоговом окне становятся доступными опции, необходимые для определения параметров соединения.
Прокладка, изготовленная из плоского профиля с размерами (длина l и ширина w), указана в поле Размер прокладки.
