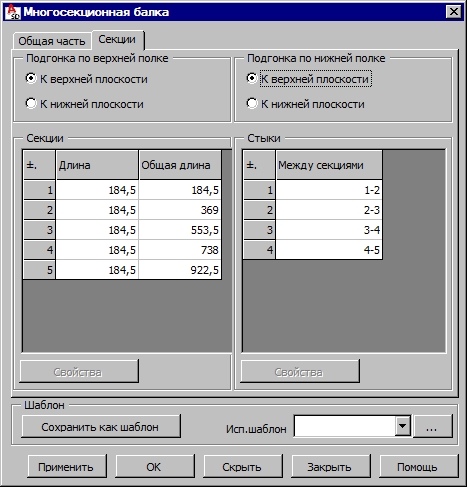

После создания основных параметров многосекционной балки и перехода на закладку Секции на экране появляется диалоговое окно, представленное ниже.
Опции в верхней части диалогового окна позволяют подбирать параметры подгонки для верхней и нижней полок, если толщины соседних секций балки отличаются.
|
по верхней плоскости  |
по нижней плоскости  |
Подгонка нижней полки
|
по верхней плоскости  |
по нижней плоскости  |

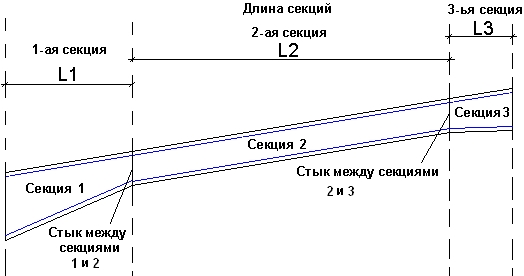

В средней части диалогового окна имеются две таблицы, представляющие информацию (см. рисунок ниже для балки, состоящей из трех секций):
- секциях балки (количество секций, длина отдельных сегментов, полная длина)
- стыках секций балки (количество стыков секций, какие секции соединяются друг с другом).
Полная длина балки равна расстоянию между точками P1 и P2, созданными пользователем. По умолчанию длина каждой секции рассчитывается по следующей формуле:
L = расстояние (P1, P2) / n,
где:
расстояние (P1, P2) – расстояние между точками P1 и P2, созданными пользователем,
n – количество созданных секций балки.
Чтобы определить параметры отдельной секции, в таблице секций выбирают нужную и нажимают на кнопку Свойства, при этом открывается диалоговое окно Свойства секций.
Чтобы определить параметры отдельных стыков между секциями, выбирают нужный в таблице стыков и нажимают на кнопку Свойства, при этом открывается диалоговое окно Параметры стыковки секций.
