При помощи этого типа узла можно соединить второстепенные балки к стенке главной балки болтами или сваркой. Сварку можно применить к второстепенной балке, главной балке или к обеим сразу.
Допустимые элементы:
- главная балка
прямолинейные профили - двутавровые и швеллеры (типоразмеры: 10-15; 20-25; 37; 38; 42);
- первая второстепенная балка
прямолинейные профили - двутавровые и швеллеры (типоразмеры: 10-15; 20-25; 37; 38; 42);
- вторая второстепенная балка
прямолинейные профили - двутавровые и швеллеры (типоразмеры: 10-15; 20-25; 37; 38; 42).
Положение элементов:
- оси второстепенных балок должны быть параллельными;
- расстояние между осями второстепенных балок не должно быть больше, чем 1/2 высоты и ширины более длинных профилей (в горизонтальной и вертикальной плоскости, соответственно);
- допустимый угол между осями второстепенных балок и плоскостью узла: 0;
- допустимый угол между осями второстепенных балок и осью главной балки в плоскости узла: (0 ° - 180 °).

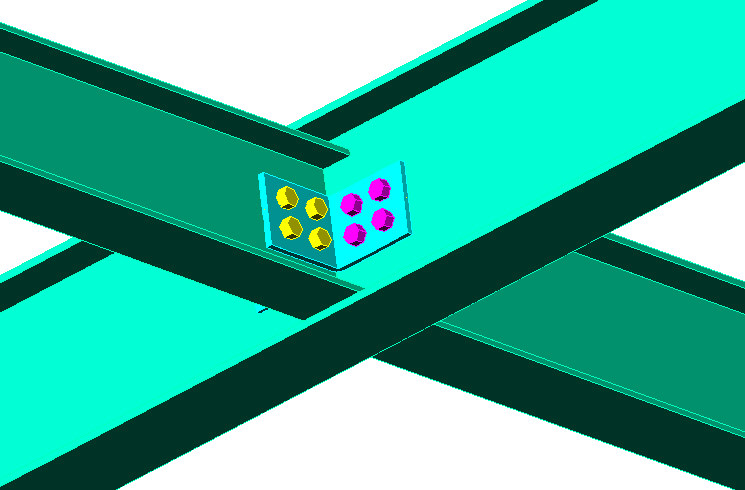

Пример узла показан на рисунке.
