При выборе пункта Проектные оси в диаоговом окне Настройки становятся доступными такие опции.

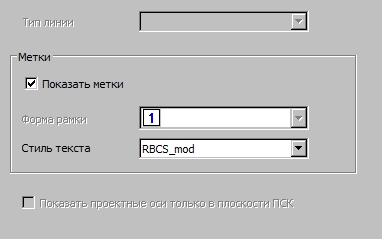

В этом окне определяют подробные параметры настройки для отображения созданных проектных осей:
- Список Тип линии включает все типы линий, доступных в программеAutoCAD ®. В этом списке можно выбрать тип линии, который будет использован для отображения линий осей на схеме конструкции;
- поле Метки даёт возможность выбрать следующие опции:
- Показать метки – опция позволяет переключать описание линий осей;
- Форма рамки – можно выбрать форму описаний линий осей; доступны три формы: круглая, прямоугольная и без рамки;
- Стиль текста – содержит все стили текста, доступные в проекте программы AutoCAD ®. В этом списке можно выбирать стиль текста для использования в описаниях линий, принадлежащих осям конструкции;
- Показать проектные оси только в плоскости ПСК – если эта опция включена, то на схеме будут представлены только те линии осей, которые расположены в текущей локальной системе координат.
