Закладка Смещения доступна в диалоговом окне Фахверковые связи только в том случае, если во время создания связи (верхней и/или нижней) не выбираются ограничения. Опции, расположенные на этой закладке, используются для определения величин смещений.

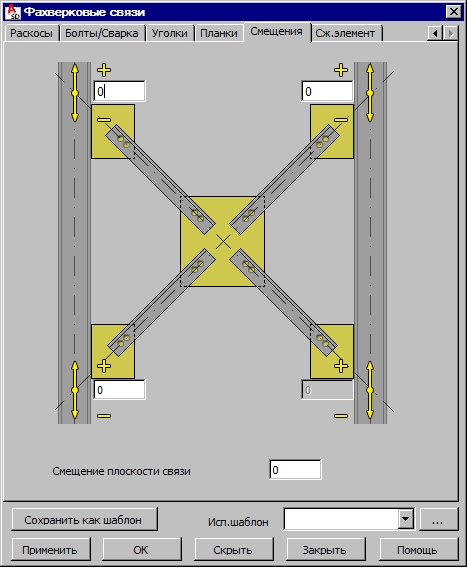

В диалоговом окне, представленном выше, можно указать величины смещения оси связи в каждой точке соединения связи с колонной. Принимается следующий принцип: смещение вверх положительно, а смещение вниз отрицательно.
Величина смещения всей плоскости фахверковых связей (всех их компонентов) может быть указана в нижней части диалогового окна. Принимается следующее правило для этого параметра:
- допущены следующие два положения точек:
- точка пересечения осей первой колонны и первой вспомогательной линии
- точка пересечения осей второй колонны и второй вспомогательной линии
- определен вектор, перпендикулярный к этой линии
- смещение, совпадающее по направлению с вектором (совпадающее с вращением вправо), принимается со знаком +.
