Здесь определяют геометрию лестничной клетки.
Диалоговое окно Лестничная клетка доступна:
- в меню: Сталь > Типовые конструкции > Лестничный марш;
- из ленты: ASD - Модель > Типовые конструкции > Лестничный марш;
- на панели инструментов: Типовые конструкции > Лестничный марш
.

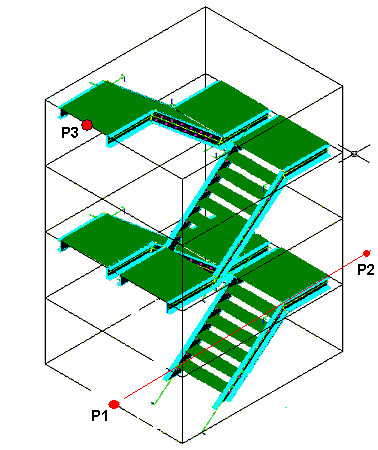

После задания характерных точек лестницы (создание точек P1, P2 и P3 показано на рисунке ниже) на экране появляется диалоговое окно Лестничная клетка.

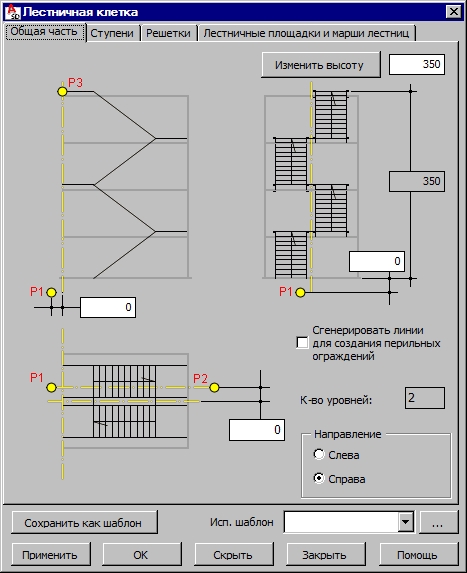

Опции диалогового окна, показанного ниже, позволяют создавать геометрию лестницы.
- При нажатии на кнопку Изменить высоту можно изменять высоту лестничной клетки (новое значение высоты должно быть введено в поле редактирования).
- Сгенерировать линии для создания перильных ограждений – если эта опция включена, то программа нарисует линии, используемые для создания перильного ограждения.
- Количество уровней определяется в зависимости от расстояния между точками, которые являются исходными для определения геометрии лестницы (редактируемое поле недоступно; это количество может изменяться после добавления или удаления уровней на закладке Лестничные площадки и марши).
- В диалоговом окне имеются три доступных редактируемых поля, которые позволяют осуществлять перенос точки P1 вдоль трёх направлений (x, y, z).
- Опция Направление в нижней части диалогового окна позволяет определить, с какой стороны продольной оси лестницы надо располагать первый лестничный марш.
