Опции на этой закладке позволяют создавать дополнительные стержни (фахверковые связи) между осями прогонов крыши.

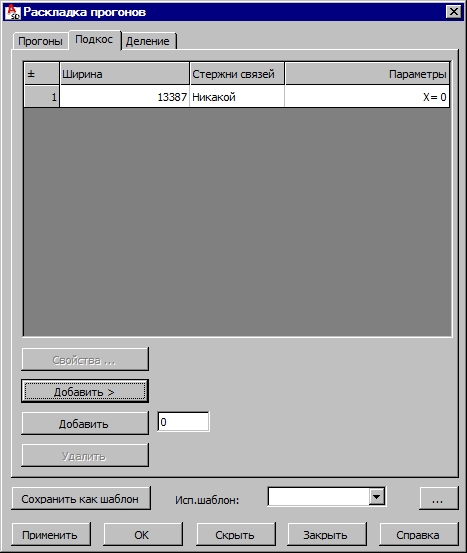

На закладке Подкос указывают его форму.
- Одинарный
- Двойной

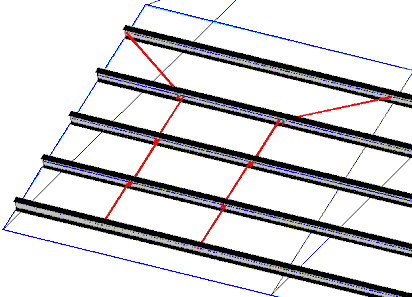

Если созданы n прогонов, то наклонный стержень фахверковых связей располагается между прогонами: n-1 и n. В том месте, где наклонный стержень фахверковых связей соединяется с прогоном, профиль связи перпендикулярен стенке прогона (это орначает, что наклонный стержень изогнут).
Все остальные прогоны (от 1 до n-2) соединяются друг с другом с помощью прямого стержня.
Свойства подкосов и соединительные детали доступны в отдельном диалоговом окне. Нужно сначала выбрать один или несколько подкосов в таблице, а затем нажать на кнопку Свойства. Параметры выбранной связи (подкоса) можно менять в диалоговом окне Свойства связей.
Внизу диалогового окна расположены следующие кнопки.
- Добавить > - необходимо указать точку, определяющую расположение фахверковых связей в модели конструкции. Как только она будет указана, другая строка будет добавлена к таблице фахверковых связей.
- Добавить – после ввода координаты расположения связи в поле редактирования справа от кнопки и нажатия на эту кнопку, программа проверяет, была ли введена праильная величина. Если она правильная, в таблице фахверковых связей появляется другая строка.
- Удалить – после выбора связи в списке (строка таблицы подсвечивается) и нажатия на эту кнопку выделенная в таблице строка удаляется.
