При создании чертежа пользователь может помещать курсор в точки привязки объектов (профилей или пластин).

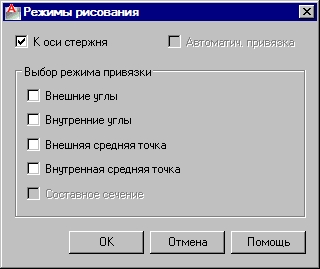

Опция, позволяющая помещать курсор в выбранные точки включается в диалоговом окне Режим привязки. Она доступна:
- в меню: Сталь > Инструменты > Рабочее пространство > Настроить привязки объекта;
- из ленты: ASD - Модель > Инструменты > Настроить привязки объекта;
- на панели инструментов: Рабочее пространство > Настроить привязки объекта
; - командная строка: RBCS_PSNAP.
Указывают точки привязки.
 |
ось – точка привязки: пластина – центр пластины профиль - 3 точки привязки на оси стержня: начало, середина и конец |
 |

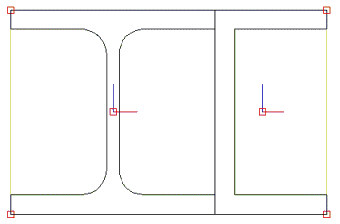

наружные углы – точками привязки являются углы внешнего контура, описанного вокруг поперечного сечения |
 |
внутренние углы – точками привязки являются внутренние углы сечения, как показано на рисунке |
 |
наружные средние точки – точками привязки являются средние точки наружных сторон контура сечения |
 |
внутренние средние точки – точками привязки являются средние точки внутренних сторон контура |
|
|
составные сечения – опция предназначена для определения точек привязки составных сечений; в этом режиме точки привязки указываются для каждой части составного сечения |
В дополнение к этому доступна опция Авто. Если она включена, точки привязки располагаются на оси.
