Данный макрос используется для распределения (раскладки) стальных решеток в выбранной области.
Диалоговое окно Раскладка решеток доступна:
- в меню: Сталь > Типовые конструкции > Раскладка решеток;
- из ленты: ASD - Модель > Типовые конструкции > Раскладка решеток;
- на панели инструментов: Типовые конструкции > Раскладка решеток
.
В области рисования:
- область, где должны быть разложены решетки после обрисования контура области или указания на уже существующий контур);
- начальную точку раскладки;
- направление раскладки.
Раскладка решеток задается координатами точек области или путем указания существующих элементов контура (дуги, линии, полилинии). Первые три точки образуют плоскость распределения стальных решеток (ПРИМЕЧАНИЕ: контур области может состоять из любого количества точек).

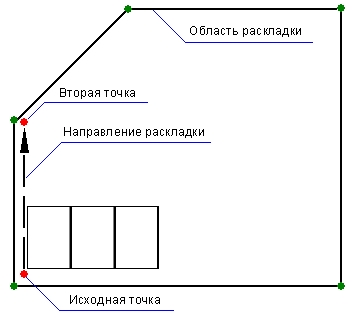

После определения геометрии области необходимо определить исходные точки распределения стальных решеток в определенной области. Их расположение определяет позицию стальной решетки. Последовательно, одна за другой, будут уложены решётки, начиная с точки расположения первой решётки. Кроме того, должно быть задано направление раскладки. Для этого достаточно указать вторую точку, которая вместе с первой точкой раскладки определяет направление распределения стальных решёток (см. рисунок ниже). Раскладка решеток по умолчанию совмещается с направлением раскладки.

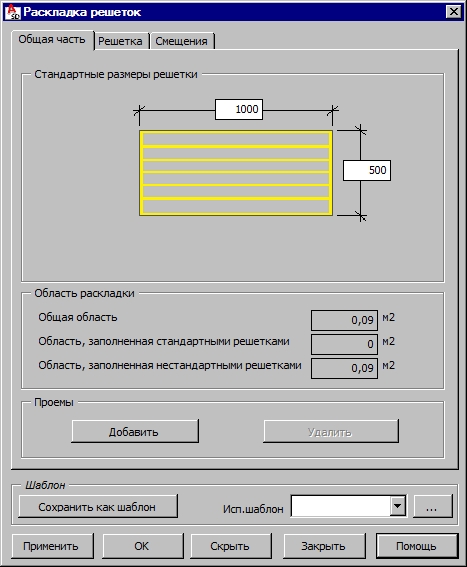

На закладке Основная доступны следующие опции:
- Поле Стандартные размеры решетки используется для задания размеров (длина и ширина) стандартной решетки, которая будет разложена;
- Поле Область раскладки предоставляет следующую информацию (данное поле не редактируется):
- общая площадь – площадь области раскладки;
- область, заполненная стандартными решетками – площадь области, заполненной стандартными решетками (размеров, заданных в верхней части закладки);
- область, заполненная нестандартными решетками – площадь области, которая получается из разности общей площади и площади, заполненной стандартными решетками;
Обе величины (площадь, заполненная стандартными решетками, и площадь заполненная нестандартными решетками) говорят об оптимальной раскладке стандартных решеток. Они пересчитываются, если пользователь меняет величины размеров стандартной решетки и величины смещений, заданных на последней закладке диалогового окна;
- Проемы
- Добавить – добавляется круглый или прямоугольный проем, который определяется путем указания координат его точек или путем указания существующих элементов его контура (окружности, дуги, линий);
- Удалить – круглый или прямоугольный проем удаляется.
