Пример создания 3D рамы

Для создания 3D рамы поступают следующим образом.

1. Вызывают команду по опредлению многопролетной рамы .

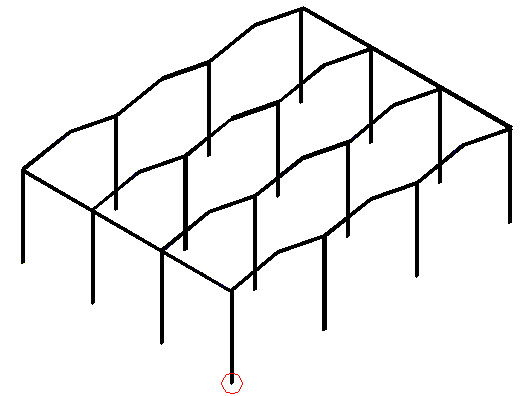

2. В области рисовани при помощи мышки указывают точку вставки трехмерной рамы (первой точкой должна быть нижняя точка левой колонны - см. рисунок ниже).
3. В диалоговом окне Многопролётная рама на закладке Геометрия задаются следующие параметры:
   • количество пролетов: 2;
   • количество рам: 2;
   • шаг рам: 240 дюймов;
   • включают опции Строп. балки и Обвязочные балки;

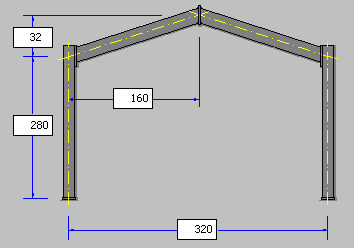

4. Проставляют размеры рамы, как показано на рисунке ниже.



5. На закладке Профили:
   • колонны: профили: C10x15.3, семейство: Профиль;
   • строп. балки: профили: C10x15.3, семейство: Профиль;
   • обвязочные балки: профили: C10x15.3, семейство: Профиль;
6. ОК.

Рама генерируется.
