Составные балки. Многосекционная балка. Стыки и отверстия

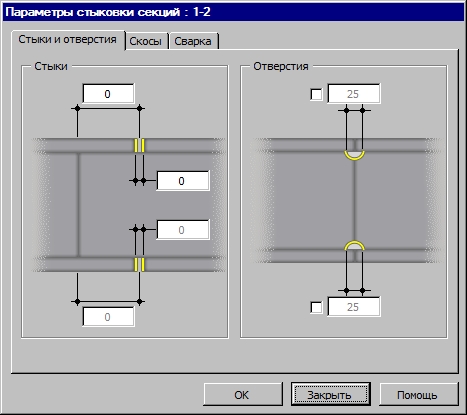

Это диалоговое окно используется для определения параметров соединения двух выбранных секций балки.

Нахлестка

При создании параметров соединения секций балок. Можно сдвигать стык полок соединяемых секций относительно стыка сренки секции. Величина сдвига может быть определена отдельно для верхней и нижней полок в соответствующих полях редактирования. Точка отсчета для определения сдвига – это плоскость стыка секций, получающаяся из принятых длин секций. Если в редактируемое поле вводится положительная величина, то стык будет сдвинут в направлении от точки P1 к точке P2 (отрицательная величина обозначает сдвиг от P2 к P1).

Прим.: Стыки секций могут быть созданы только тогда, когда пластины полок характеризуются перпендикулярными векторами, параллельными друг другу. Если полка одной секции наклонена под определенным углом, то стык не может быть создан (см. рисунок ниже).

Стык может быть создан

Стык не может быть создан

Можно также определить расстояния между стыками полок секций. Величина, данная в полях редактирования (отдельно для верхней и нижней полок), распределяется симметрично относительно теоретической точки стыка между полками.

Проемы

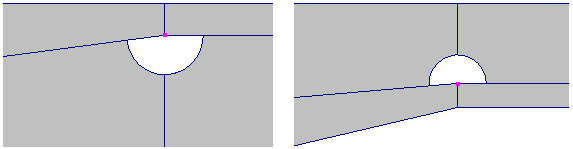

Когда полки двух примыкающих секций должны быть приварены непрерывным швом вдоль всей ширины полок, необходимо создать дополнительные отверстия в стенке балки в области стыка между полками. Пользователь должен указать радиус арки, центром которой является точка стыка между двумя полками (точка показана на рисунке ниже).
