С помощью данной опции пользователь может выполнять операции подгонки профиля по определённой линии.
Для начала выбирают опцию подгонки по линии, которая доступна:
- в меню: Сталь > Механическая обработка > Подогнать по линии;
- из ленты: ASD - Модель > Механическая обработка > Подогнать по линии;
- на панели инструментов: Обработка I / Подогнать по линии
; - командная строка: RBCS_FITTOLINE.
Подгонку профиля можно осуществить при помощи линии, которая создается средствами программы AutoCAD®, либо путём задания двух точек, образующих прямую линию. Можно выполнить подгонку нескольких профилей, расположенных на секущей линии (см. рис. ниже).
Опция Обрезать по линии работает аналогичным образом. Кроме того, указывается направление (точка на одной стороне секущей линии); она определяет часть объекта, которая остается после выполнения операции обрезки. Разница между командами Подогнать по линии и Обрезать по линии показана ниже на рисунке, где представлен объект до подгонки и до обрезки (вместе с линией) и тот же объект после подгонки и обрезки.

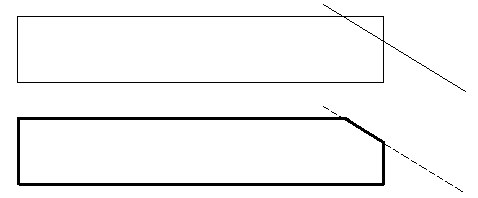

Обрезка по линии

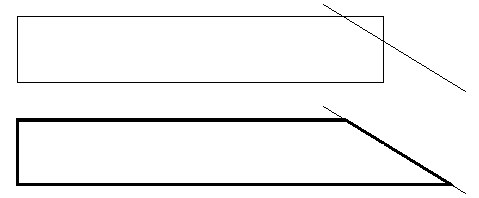

Подгонка по линии
