Соединения

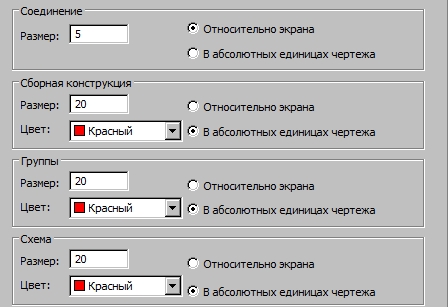

При выборе пункта Соединение в разделе Сталь становятся доступными такие опции.

В этом диалоговом окне можно определить подробные параметры для отображения меток созданных соединений (сфер) сборок и групп.

• В поле Соединение находятся следующие опции.
  • Размер – поле редактирования, в котором можно указать размер символа соединения.
  • Относительно экрана – если выбрана эта опция, то размер выражается в процентах.
  • В абсолютных единицах чертежа – если выбрана эта опция, то размер выражается в единицах, принятых в программе AutoCAD^®.
• Поле Сборная конструкция позволяет выбирать следующие опции:
  • Цвет – список для выбора цвета символа сборки;
  • Размер – поле редактирования для определения размера символа сборки; значение размера может быть указано следующими способами:
  • Относительно экрана – если выбрана эта опция, то размер выражается в процентах;
  • В абсолютных единицах чертежа – если выбрана эта опция, то размер выражается в единицах, принятых в программе AutoCAD^®.
• Поле Группы позволяет выбирать следующие опции:
  • Цвет – список для выбора цвета символа группы;
  • Размер – поле редактирования для определения размера символа группы;
  • Относительно экрана – если выбрана эта опция, то размер выражается в процентах;
  • В абсолютных единицах чертежа – если выбрана эта опция, то размер выражается в единицах, принятых в программе AutoCAD^®.
• Поле Схемы позволяет выбирать следующие опции:
  • Цвет – список для выбора цвета символа схемы;
  • Размер - поле редактирования для определения размера символа схемы;
  • Относительно экрана – если выбрана эта опция, то размер выражается в процентах;
  • В абсолютных единицах чертежа – если выбрана эта опция, то размер выражается в единицах, принятых в программе AutoCAD^®.
