Изогнутая пластина – это элемент, изготовленный с помощью изгиба стандартной пластины, созданной в модели. Изгиб пластин – это обратимая операция (можно удалить изгиб, созданный в выбранной пластине).
После выполнения операции изгиба, пластина превращается в программе в изогнутую пластину.

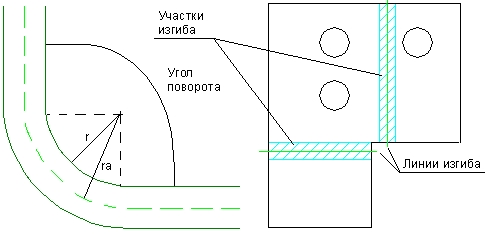

Изгиб в пластине может быть создан с помощью задания следующей информации (см. рисунок ниже):
- линия изгиба;
- угол изгиба;
- условная поверхность. Она определяет Она определяет, задается ли радиус на внутренней поверхности пластины (радиус r) или на средней поверхности пластины (радиус ra);
- сторона пластины, которую надо изогнуть.
Прим.: Площади изгиба не могут нахлестываться.
При создании изгиба пластины в командной строке будут появляться следующие команды:
Выберите метод [по2Точкам/по Линии]:
Начальная точка:
Определите конечную точку:
или
Выберите линию:
Положение линии изгиба [Центр/Край]
Укажите внутренний радиус или [Осевой]:
Укажите угол:
Укажите сторону для намотки:
